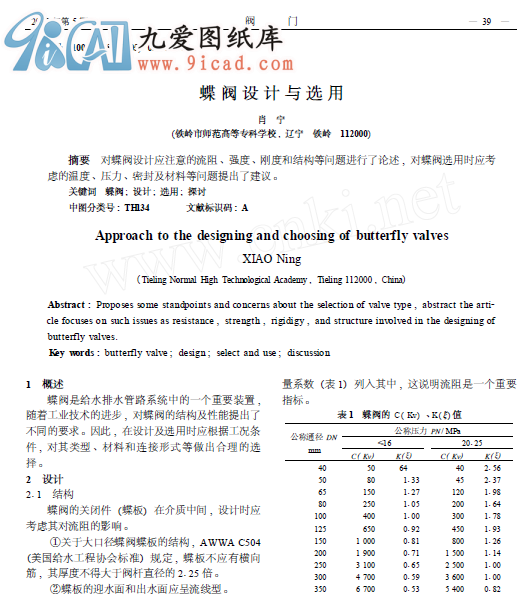

蝶閥設計與選用
- 文件介紹：
- 該文件為 pdf 格式（源文件可編輯），下載需要
20 積分
-
- 摘要 對蝶閥設計應注意的流阻、強度、剛度和結構等問題進行了論述, 對蝶閥選用時應考
慮的溫度、壓力、密封及材料等問題提出了建議。
關鍵詞 蝶閥; 設計; 選用; 探討
中圖分類號: TH134 文獻標識碼: A
1 概述
蝶閥是給水排水管路系統(tǒng)中的一個重要裝置,
隨著工業(yè)技術的進步, 對蝶閥的結構及性能提出了
不同的要求。因此, 在設計及選用時應根據工況條
件, 對其類型、材料和連接形式等做出合理的選
擇。
2 設計
211 結構
蝶閥的關閉件(蝶板) 在介質中間, 設計時應
考慮其對流阻的影響。
①關于大口徑蝶閥蝶板的結構, AWWA C504
(美國給水工程協(xié)會標準) 規(guī)定, 蝶板不應有橫向
筋, 其厚度不得大于閥桿直徑的2125 倍。
②蝶板的迎水面和出水面應呈流線型。
③內部螺釘不能凸出在蝶板外面, 以免增加
迎水面積。
國外某公司生產的蝶閥為了減小流阻將蝶板做
成鐵餅形, 也有公司將小型蝶閥蝶板做得很薄, 而
水電管網上用的蝶閥在全開位置時蝶板有導流件,
都是為了減小流阻。我國JB/ T 5317121999 標準也
將國際標準ISO/ TC 153/ SC1GT 8237 的流阻和流
量系數(表1) 列入其中, 這說明流阻是一個重要
指標。 ...
