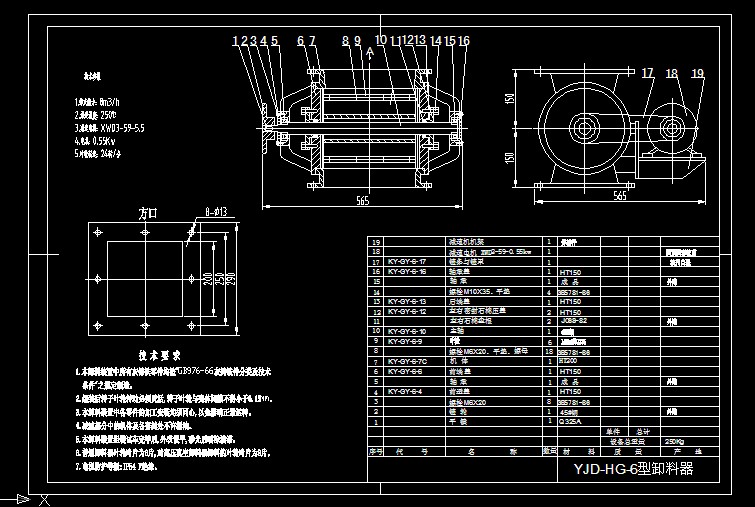

YJD-HG-6型旋轉卸料器裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術參數
1.卸灰能力：8m3/h
2.承受溫度：250℃
3.減速電機：XWD3-59-5.5
4.電機：0.55Kw
5.葉輪轉速：24轉/分
技 術 要 求
1.本卸料裝置中所有灰鑄鐵零件均按"GB976-66灰鑄鐵件分類及技術
條件"之規定制造。
2.組裝后轉子葉輪轉動必須靈活,轉子葉輪與殼體間隙不得小于0.15mm。
3.本卸料裝置中各零件的加工安裝均須同心,以免影響正常運轉。
4.減速部分中的機體及各密封處不許漏油。
5.本卸料裝置組裝試車完畢后,外表嵌平,砂光后噴涂油漆。
6.普通卸料器葉輪葉片為6片,對高壓真空卸料器卸料的葉輪葉片為8片。
7.電機防護等級:IP54 F絕緣。
...
