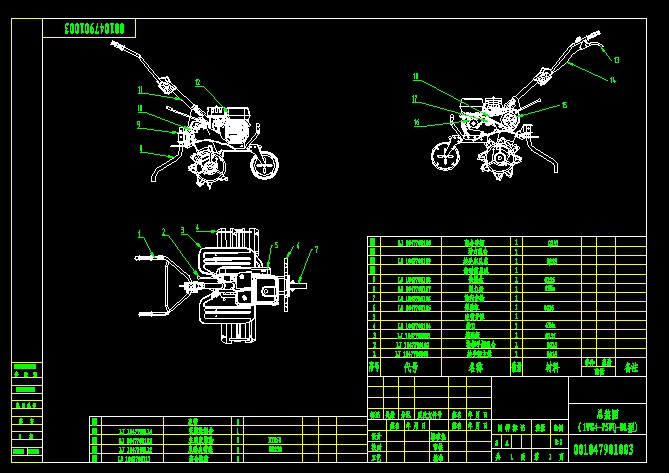

霸王龍微耕機裝配圖 1WG4-75FQ-DL型
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 霸王龍微耕機裝配圖 1WG4-75FQ-DL型
在機器正常起動和運行時能產生擠壓或造 成傷害的應置于適當的位置或加防護罩或類似的防護裝置進 行防護，以防止操作者與這些部件意外接觸；傳動軸應完全 防護。 所有防護裝置均應永久性固定在機器上，不使用工具無法拆 卸。必須使用工具才能打開防護裝置，但是，打開或移開聯 鎖防護裝置、打開防止土壤拋出的掛接式防護裝置和打開隔 離發動機的掛接式防護裝置除外。 發動機排氣管外應有防護，排氣方向應避開所有操縱位置上 的操作者。 連接手把末端的中點在水平面內的投影點和旋耕刀或旋轉工 作部件的回轉外緣在同一水平面的投影點之間的距離應不小 于 900mm。 在手把之間應有橫桿，橫桿應置于離旋耕刀或旋轉工作部件 的回轉外緣大于 550mm 處，以防止操作者接近。 旋耕刀防護罩寬度應不小于 600mm。 旋轉耕作部件應設防護裝置，該防護裝置應至少覆蓋旋轉部 件后部與垂直方向夾角為 60°的區域。 防護裝置應固定牢固，有足夠的強度。 微耕機應設置使發動機只有在空擋和工作部件分離時才允許 起動的裝置。 應具有停止發動機運轉的停機操縱機構；該裝置應由人有意 識地操縱才能使發動機起動；應具有防止意外起動發動機的 開關鑰匙或類似的裝置（采用人力起動方式的除外） 。 2 操縱機構 無 機器操縱手柄上應有操作者手離開手柄后，使刀片自動停止 運轉的裝置，可以通過停止驅動發動機或中間刀片離合/制動 機構來實現。 ...
霸王龍微耕機裝配圖 1WG4-75FQ-DL型_下載(dwg格式) 機械圖紙
| | | |
|
|
| | |
|---|
| |
| |
