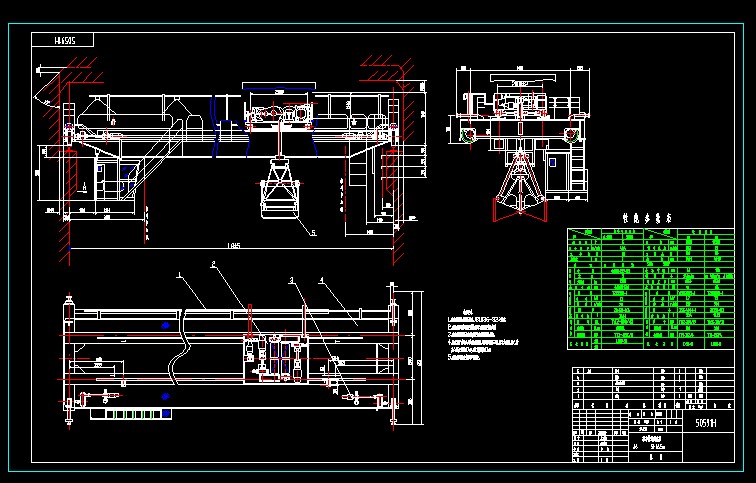

抓斗橋式起重機16.5m、5t.總裝圖
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 抓斗橋式起重機16.5m、5t.總裝圖
技術要求
1.起重機裝配與試驗符合JB1036-82之規定.
2.起重機必須按照安裝附加圖之規定安裝和焊接
3.起重機的端梁連接板應按連接用鉸制孔連接。
4.操縱室平臺的入口方向分側面,端面和頂面三種,圖示為側面入口,箭頭A所示為端面入口,無門者為頂面入口.
5.起重機總重未包括抓斗自重, ...
