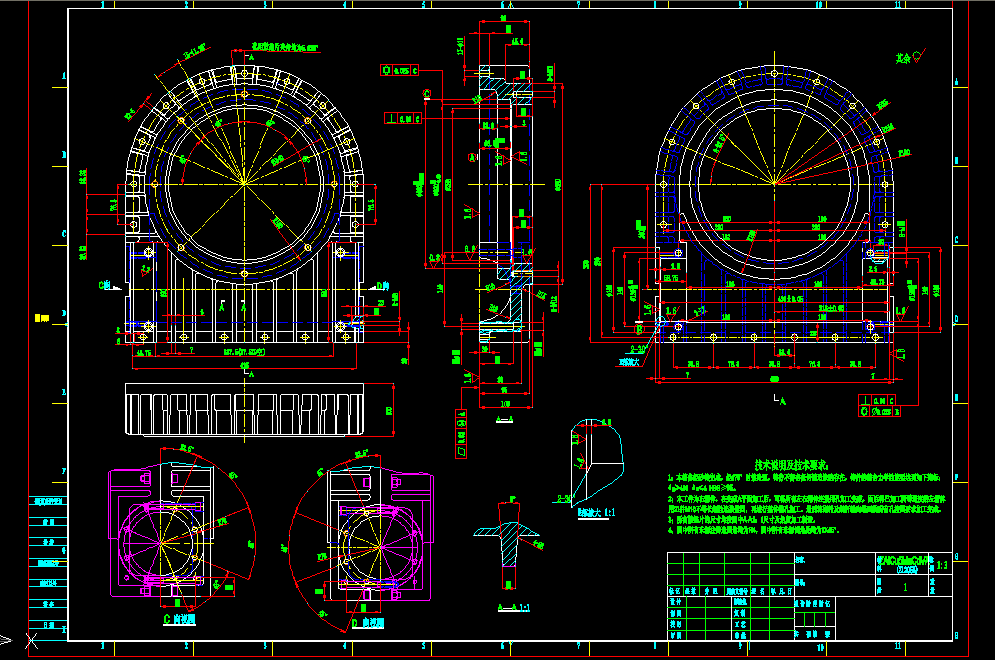

左箱體
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明及技術要求：
1；本箱體經砂鑄完成，經175°時效處理，鑄件不得有任何鑄造缺陷存在，鑄件的綜合力學性能要達到如下指標； δd≥420 δ5≤4 HBS≥95。
2；本工件為右箱體，在完成A平面加工后，可將所有左右箱體連接用孔加工完成，而后將已加工同等進度的左箱體用21件M10不等長螺栓連接緊固，再進行整體鏜孔加工。最后將蝸輪及蝸桿軸向端面的所有孔按圖要求加工完成。
3；所有散熱片的尺寸均按圖中A-A1：1尺寸及角度加工制造。
4；圖中所有未標注鑄造圓角均為R4，圖中所有未標倒角處均為1X45°。
...
左箱體_下載(dwg格式) 機械圖紙
