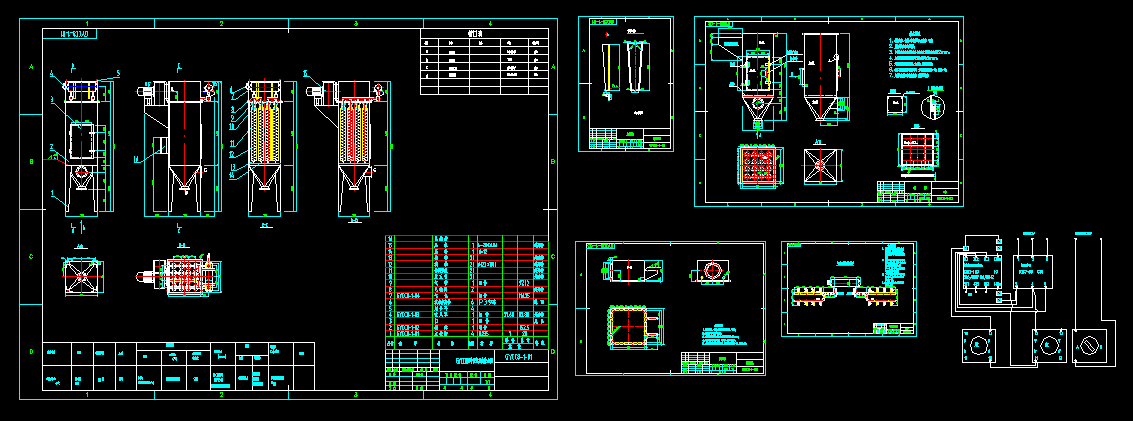

GYCC8脈沖袋式反吹除塵器套圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.清除焊渣、毛刺；外露焊縫必須光潔、平整；
2.所有焊縫必須密不漏風；
3.中部箱體內部在焊接后各個方向對角線誤差應小于2mm；
4.上部花板與底座底面平行度誤差小于3mm；
5.焊后側板表面應平整、無扭曲、鼓脹等缺陷；
6.箱體內表面涂防銹漆兩遍，外表面涂防銹漆一遍，色漆一遍；
7.先將底格焊入中箱箱體內，再焊下箱體
技術要求
1. 組裝前應清除管道內殘留雜物,組裝后用高壓空氣吹掃干凈管道內雜物;
2. 螺紋連接處必須用生料帶加以密封,整個管路系統安裝結束后應用P=1.0MPa壓縮空氣檢查其氣密性.
3. 主管道內外表面涂防銹漆兩遍,外表面再涂銀粉漆一遍.
4.進氣接管及走向由現場情況確定.
技術要求
1.清除焊渣、毛刺；外露焊縫必須光潔、平整；
2.所有焊縫必須密不漏風；
3.外部在焊接后各個方向對角線誤差應小于2mm；
4.焊后側板表面應平整、無扭曲、鼓脹等缺陷；
5.箱體內表面涂防銹漆兩遍，外表面涂防銹漆一遍，色漆一遍； ...
