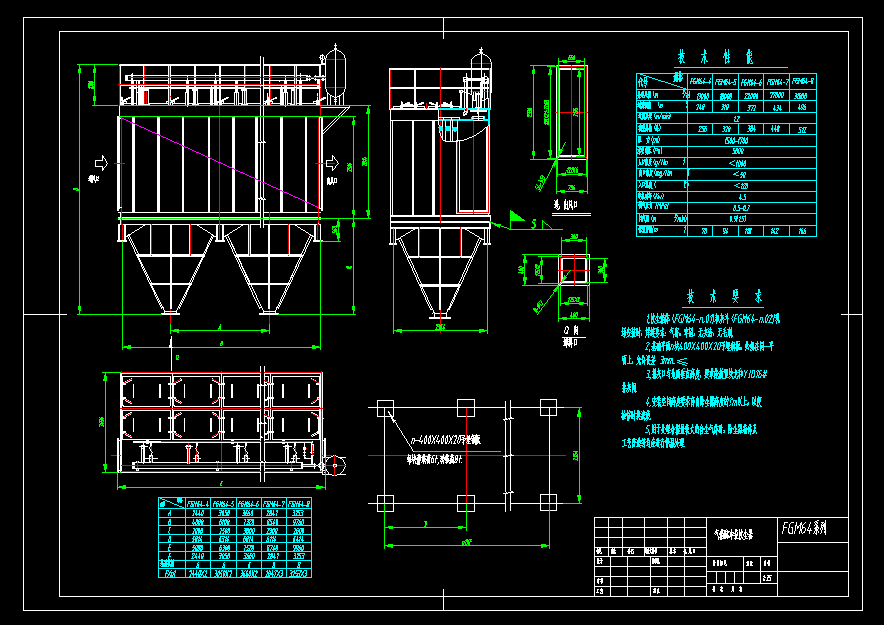

FGM64氣箱脈沖袋收塵器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能
過濾風速（m/min） 1.2
阻 力（pa） 1500-1700
承受負壓（Pa） 5000
入口濃度（g/Nm3） ＜1000
出口濃度（mg/Nm3） ＜50
入口溫度（℃） ＜120
電機功率（Kw） 4.5
供氣壓力(MPa) 0.5-0.7
耗氣量（m3/min） 0.9（1.5）
技術要求
1,收塵箱體（FGM64-n.01)和灰斗（FGM64-n.02)現場安裝時，焊縫要求：氣密，牢固，無夾渣，無毛刺.
2,基礎平面n塊400X400X20予埋鋼板，必須在同一平面上，允許誤差≤3mm.
3,排灰口與地面垂直高度，要求能放置絞龍和YJD16#排灰閥.
4,安裝空間高度要求高出除塵器高度的３m以上，以便檢修時換濾袋.
5,用于處理含濕量較大的含塵氣體時，除塵器箱體及工藝管道等均應進行保溫處理. ...
FGM64氣箱脈沖袋收塵器_下載(dwg格式) 機械圖紙
