單螺桿擠出機裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

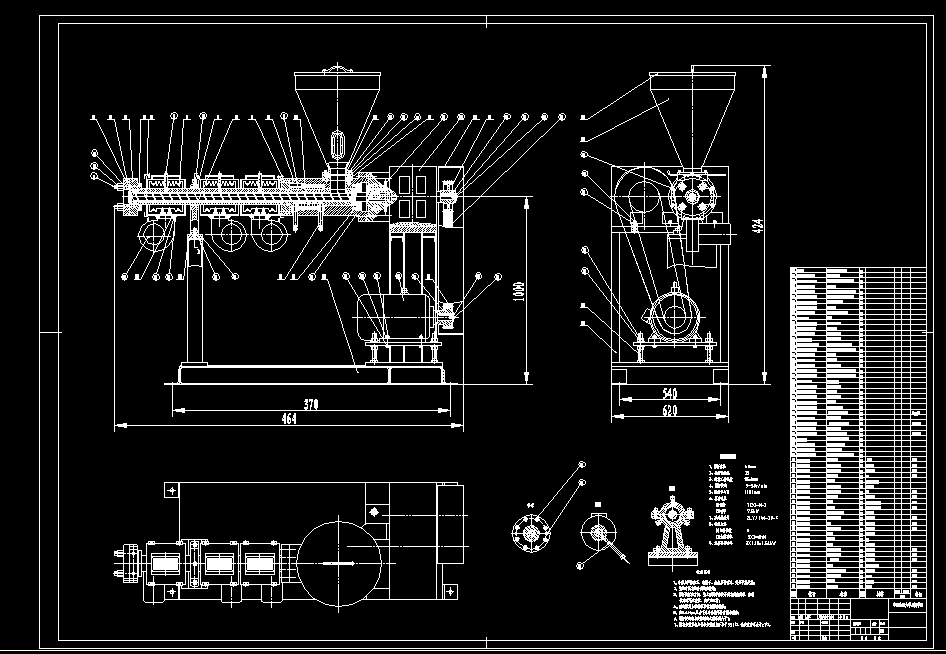

- 單螺桿擠出機裝配圖
1、螺桿直徑 45mm
2、螺桿長徑比 25
3、螺桿工作長度 1156mm
4、螺桿轉速 5～50r/min
5、螺桿中心高 1000mm
6、驅動電機
(1)型號 Y132-M-2
(2)功率 7.5kW
7、減速箱型號 ZLYJ 146-20-Ⅰ
8、機筒加熱
(1)加料段數 3
(2)加熱功率 3×2=6kW
9、機筒冷卻功率 3×0.18=0.54kW
1、外形應嚴格修正，打膩子，磨光后再噴漆，務必平整美觀；
2、裝配時所有配合面均應涂油；
3、螺桿裝拆應方便，裝上后用手空轉不得有刮磨現象，空載
試車時不應咬住，響聲應正常；
4、減速器及止推軸承不得有漏油現象；
5、在0.6Mpa壓力下水冷系統不得有漏水現象；
6、螺桿轉速表與實際轉速之差不得大于1；
7、所有加熱系統應保證加熱溫度不小于350℃，溫度波動不大于±1℃。 ...
