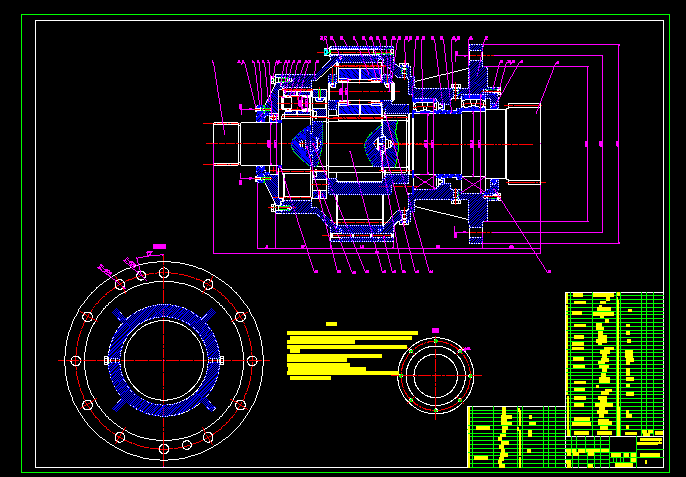

行星齒輪減速器裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1 總成各零件裝配前必須清洗干凈，其配合表面必須涂一層齒輪箱用油；裝配完畢后，行星輪處加注潤滑油，輸出齒輪軸的調心滾子軸承采用潤滑脂潤滑；箱體結合面涂密封膠，裝配完成后不得有漏油漏脂現象。
2 裝配時所有螺栓和螺母必須擰緊，擰緊力矩見表規定。
3 裝配后齒輪箱按安裝位置(垂直)放置，各行星輪軸向總傳動量為(0.6~1.6)mm，否則允許修磨調整墊和頂塊。
4 修磨調整墊對兩個調心滾子軸承間隙進行調整，其軸向間隙在±0.01mm以?xún)?nèi)。
5 裝配后各旋轉件應轉動靈活，不得有發卡現象。
6 裝配完成后應進行正反兩個方向的空載運行試驗。
7 其他試驗項目包括負載試驗按驗收規范和各試驗大綱規定執行。
8 齒輪箱外表面先噴涂無機磷酸鹽富鋅涂料GZH204A，然后用白色脂膠膩?zhàn)覶07-2刮涂并打磨，再?lài)娡亢Ｋ{(lán)色丙烯酸聚氨脂面漆。 ...
行星齒輪減速器裝配圖_下載(dwg格式) 機械圖紙
