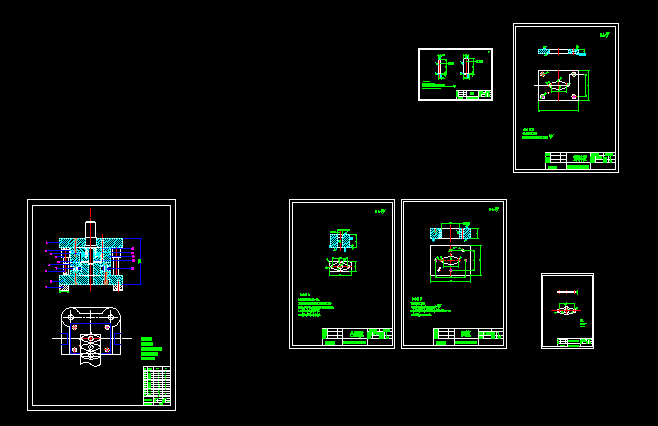

柴油機排氣管法蘭落料沖孔復合模具
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.淬火處理:HRC:60-62。
2.型孔中線須與基準面垂直,未注倒角2X45
3.形孔尺寸與沖頭尺寸間配合單邊間隙為0.58。
4.凹模棱口粗糟度不低于0.8。
5.凹模刃口尺寸參照相應沖頭。
技術要求
1.未注倒角2X45
2.型孔中線須與基準面垂直,粗糙度0.8
3.形孔尺寸參照相應沖頭且與相應沖頭配合為H7/h6.
4.淬火硬度HRC58-60.。
技術要求
1.淬火處理:HRC:60-62。
2.端面須與軸線垂直,刃口制造公差0.01。
3.刃口部分與凹模刃口配作,單邊間隙0.29mm，刃口粗糙度0.4
4.小孔凸模定制2件。大孔凸模一個
技術要求
1。去毛刺
2。材料：Q235.t3
3。中批量生產
4。表面涂漆
...
