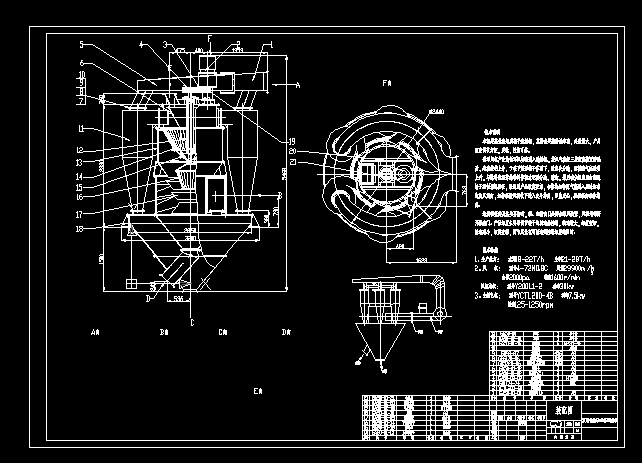

500高效高細雙轉子選粉機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明
本機是高效高細雙轉子選粉機，其特點是選粉效率高，處理量大，產品
細度調節方便，靈敏，性能可靠。
循環風機產生的循環風切向進入選粉機，旋風氣流經三層滴流裝置清洗
后，繼續旋轉上升，于在下籠形轉子作用下，被出次分選，細粉隨氣流繼續
上升，與撒料盤拋落的物料作相對運動分選，清選，最后在分級室里由調速
轉子控制切割粒徑，以達到產品粒度要求，合格的細粉隨氣流進入周邊均布
的旋風筒內，細粉經旋風筒收下進入灰斗排出，即為成品，粗粒經內錐體排
出。
選粉機殼體及法蘭要密封，粗、細粉出口處需加鎖風裝置，風機端部需
開檢查門。產品細度主要靠調節轉子的轉速來控制，轉速增大，細度變細，
轉速減小，細度變粗，調節風量也可以達到控制細度的目的。
技術性能
1、生產能力： 水泥18-22T/h 生料21-28T/h
2、風 機： 型號4-72NO.8C 風量29900m /h
全壓2000pa 轉速1600r/min
風機電機： 型號Y200L1-2 功率30kw
3、主軸電機： 型號YCTL200-4B 功率7.5kw
轉速125-1250rpm
...
