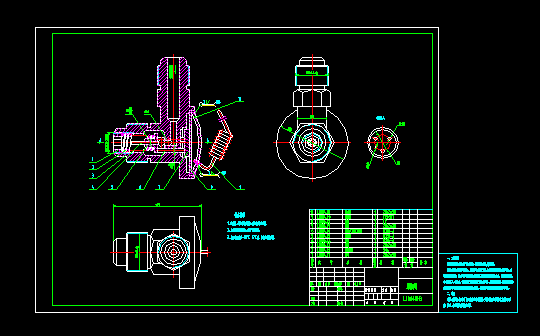

膨脹閥
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、溫包蓋、感溫管等應焊牢，保證密封不泄漏。
2、充灌制冷劑后封牢，充前干燥處理。
3、感溫管溫度在-10°C 5°C內，球閥應動作靈敏。
一、工作原理
膨脹閥是制冷系統中廣泛采用的一種控制冷庫溫度的裝置。
閥體上裝有感溫管與溫包，感溫管中充滿了對溫度非常敏感的四氯化碳氣體，當冷庫溫度變化時，放在冷庫中感溫管內的四氯化碳氣體體積發生變化，使膜片8膨脹，推動墊塊7、推桿6，使彈簧座5壓縮彈簧2向左移動，從而帶動芯桿，調整其與閥體的間隙使通過閥體的氟利昂流量增大或減小，以調整冷庫中的溫度達到規定要求。 ...
膨脹閥_下載(dwg格式) 機械圖紙
