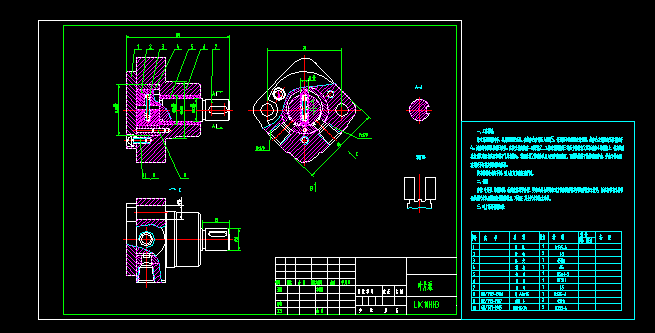

葉片泵
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工作原理
該葉片泵用作汽車、機床的潤滑油泵。在殼體6右部壓入銅套5，保證轉子軸的滑動摩差擦。殼體6左部腔內又裝有襯套4，襯套的位置以柱銷8定位，在轉子槽內裝有一對滑塊2。工作時利用彈簧3的壓力將滑塊2壓在襯套4的孔壁上。襯套的內孔相對其外圓柱表面和轉子7具有偏心，利用滑塊2將液體從吸入區移向壓出區，而滑塊隨轉子的轉動而移動，并由于偏心而改變轉子與襯套間空隙的容積。
轉子軸轉動方向不同，吸入區與壓出區也不同。
...
葉片泵_下載(dwg格式) 機械圖紙
