185kW電動機變頻調速控制圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求：

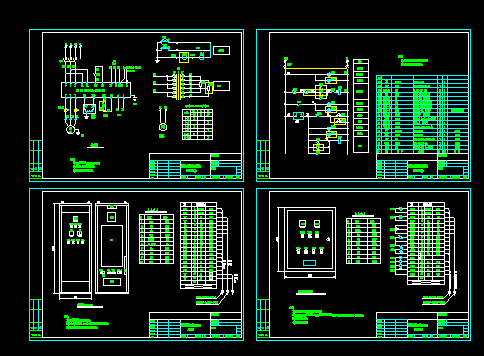

1).本圖為185kW電動機變頻調速控制電氣原理圖；
2).虛線框內的元件安裝于現場壁掛控制箱內；
3).直流電抗器DCL為變頻器廠家配帶。
技術要求：
1).本圖為185kW電動機變頻調速控制電氣原理圖；
2).虛線框內的元件安裝于現場壁掛控制箱內。
技術要求：
1).本圖為185kW電動機變頻調速起動柜圖；
2).起動柜型號為：GGD型，為雙面檢修，外形尺寸800*600*2200；
3).箱體顏色為駝灰色，其電器元件之間排列具體尺寸由制造廠確定。
技術要求：
1).本圖為185kW電動機變頻調速控制現場壁掛控制箱圖；
2).壁掛聯絡控制箱型號為：JX3001，外形尺寸400*500*200僅供參考，其電器元件之間排列尺寸由制造廠確定，本圖不作嚴格要求；
3).箱體顏色為駝灰色，壁掛式；
4).此現場壁掛控制箱共需2臺。
...
