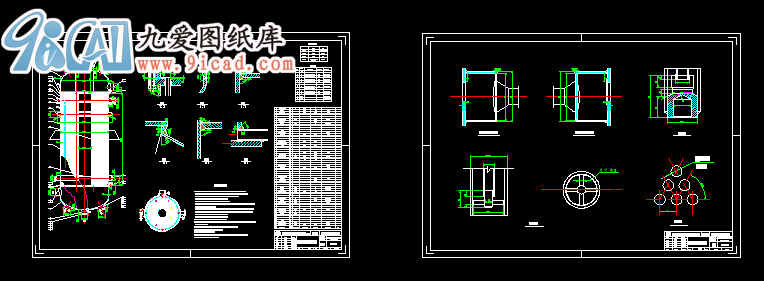

列管式反應器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、本設備按GB151《鋼制管殼式換熱器》中的Ⅱ級進行制造試驗和驗收。
2、換熱管標準為GB8163-87，其外徑偏差±0.30mm，壁厚偏差為-10%~12%。
3、焊接采用電焊，焊條為J422，不銹鋼與碳鋼之間采用A302。
4、本設備采用鍛件級別為JB755-97規定Ⅱ級。
5、波形膨脹節的制造、驗收按IB1121-83的規定。
6、焊接接頭型式及尺寸除圖中注明外，角焊縫的焊角尺寸按較薄的厚度，法蘭的焊接
按相應的法蘭標準中規定。
7、設備上的A、B類焊縫應進行射線探傷檢查，探傷長度不小于每條焊縫的20%，丁字
焊縫處必須探傷且不小于250mm，射線探傷應符合JB4730-94規定的Ⅲ級為合格。
8、管板密封面與殼體軸線垂直，其公差為1mm。
9、列管與管板的連接采用先貼脹后強度焊接。
10、設備制造完畢后進行水壓和氣密性試驗。
11、為保證催化劑裝填均勻，本設備所用列管的管徑和壁厚必須完全一致，列管中間不
允許有接縫。
12、設備組裝必須注意上封頭測溫口與上管板的定位要準確。
13、管口方位及支座方位嚴格按照本圖。
14、上、下分布板不能顛倒。
15、上、下分配環不能顛倒，并特別注意換熱介質進出口與分配口的定位。
16、支座就位時焊接，現場定位。
...
