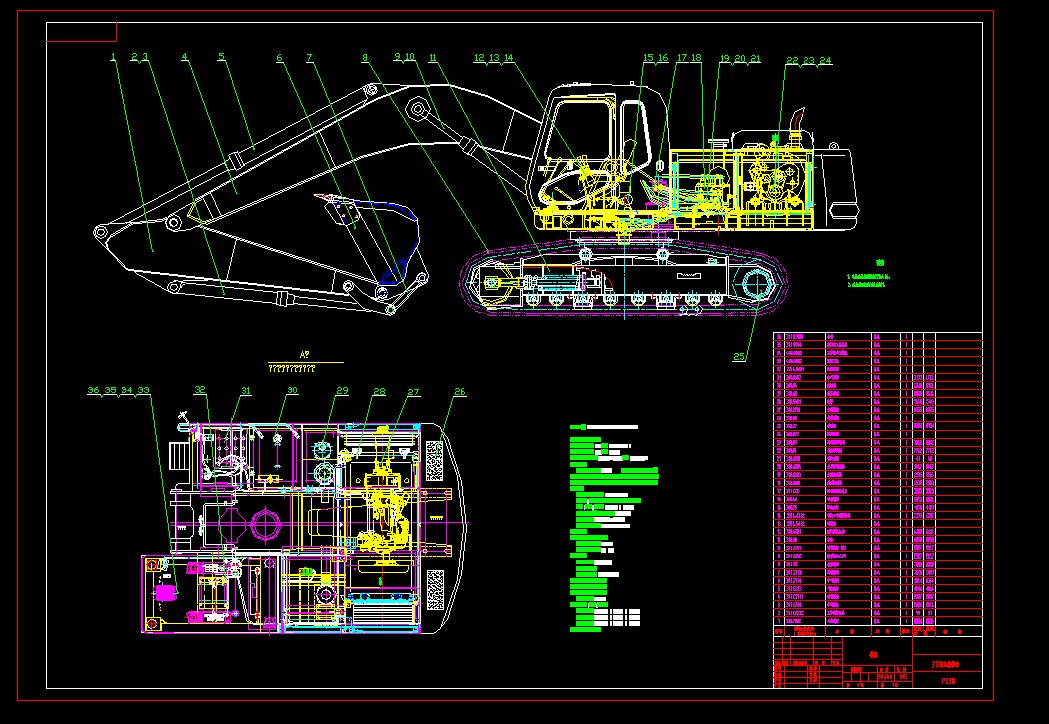

PC310挖掘機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- PC310挖掘機.dwg
PC310液壓挖掘機整機性能參數
整機重量：31000kg;
鏟斗容量范圍（SAE）：0.6m3~1.2m3 ;
標準鏟斗斗容（SAE）：1.32m3
發動機額定功率：124KW（167hp）在2000r/min時
作業范圍：
最大挖掘半徑：11100mm 最大挖掘深度：7380mm
最大挖掘高度：10210mm 垂直挖掘深度：6250mm
最大卸載高度：7110mm 最小旋轉半徑：4260mm
發動機：
型號：美國康明斯6CTA8.3-C240
型式：4沖程式水冷、直接噴射、渦輪增壓
缸數-直徑x行程：6-114mm x 135mm;
排量：8.3L; 額定轉速：2000r/min;
額定功率：2000r/min時176KW
最大扭矩：1106N.m（1500r/min）
行走能力：
最大牽引力：229KN
行駛速度高速：5.2km/h
行駛速度低速：3.2 km/h
液壓系統：
最大流量：264x2L/min
安全閥設定：
主系統油路：31.4/34.3MPa
工作油路：35.3MPa
回轉油路：24.5MPa
行走油路：34.8MPa
控制油路：3.9MPa
液壓缸缸數-缸徑x行程：
動臂油缸：2-100mm x 140mm x 1480mm
斗桿油缸：1-110mm x 160mm x 1685mm
鏟斗油缸：1-100mm x 140mm x 1285mm
回轉速度：9.72r/min
...
PC310挖掘機總圖_下載(dwg格式) 機械圖紙
