位置:首頁 > 機械圖紙

800液動雙側犁式卸料器

文件大小： 66.71 KB
下載次數：
文件評級：
更新時間：2016-03-01
發 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

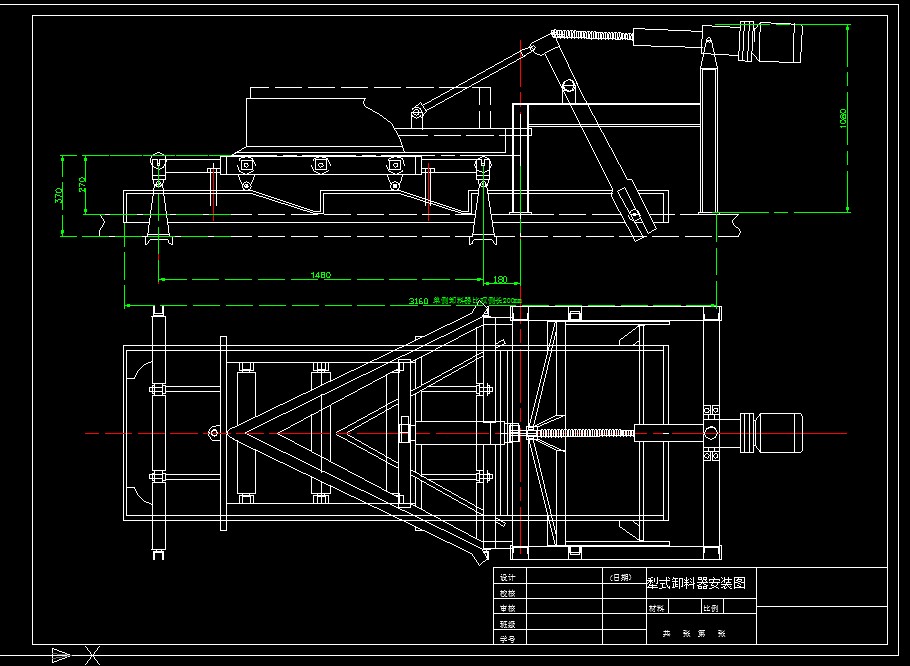

800液動雙側犁式卸料器.dwg
電液動犁式卸料器單側犁式卸料器雙側犁式卸料器
產品說明：DYTN型電液動犁式卸料器（耐磨分煤裝置）
1、概述
該產品廣泛用于礦山、冶金、電場、煤場、集運站、港口碼頭等輸送機的分段卸料。液動犁式卸料器是安裝在膠帶輸送機的中間架上，執行卸料及控制物料輸送流量、流向的機械產品，能將交代輸送的物料均勻、連續卸入料斗或需要的場所。本卸料器增叫了可變槽角、副犁刀等，并改用電液推桿做動力源，克服了老式卸料器犁料不盡、刮膠帶以及過載能力差，常燒毀電機，頂彎絲杠，機械易損壞等缺點。
、工作原理
DYNT型單雙側耐磨式犁式卸料器，是以電液推桿為動力源，工作時通過推桿伸出驅動桿，帶動框架前進完成機頭下落，并支撐起平托輥組，使膠帶工作面平直，機頭下沿與膠帶面貼合緊密，將膠帶上物料寫入斗中，送到需要場所，卸料完畢后，啟動電液推桿而縮回驅動桿，帶動框架后退，犁頭上抬，可變托輥組由平行變回槽形，讓物料平穩通過。（電液推桿的動作原理見推桿部分）
１、動力源驅動部分是目前國內最新手電兩用液壓式電液推桿，克服了電動推桿的缺陷（過載能力差、燒電機、絲杠頂彎）而卡死，保持了電動推桿的優點（無泄漏、自索性），通過控制電機正反轉實現犁頭起落。
２、犁頭部分分為前部（合金鉻錳或石棉材質）犁頭和后部（耐磨膠版），使卸料更干凈。
３、犁頭增加的索緊裝置為機械拉緊式，可調節犁刀的高低，可調節犁刀的高低，以最佳面貼進膠帶，工作時犁刀不會因煤的沖擊力而抬起或抖動，避免了膠帶被撕裂、磨損及漏煤現象。
４、驅動部分的電液推桿有兩種安裝形式：（１）電液推桿放在分煤機上部;（２）電液推桿放在分煤機的左側或右側，極大的方便了用戶。
５、卸料器專用鎖氣漏斗的翻板采用高鉻錳耐磨材料：（１）延長了使用壽命達２０年，減少了維修量;（２）減少誘導鼓風，使其減少到原來的１０％以下;（3）使物料均勻，防止跑遍和粘料及沿途撒料。 ...
