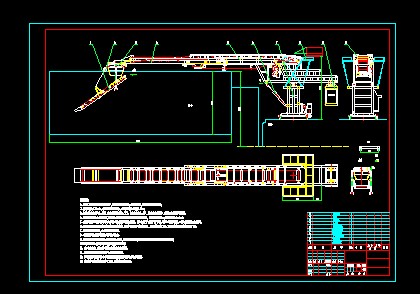

裝船皮帶機總裝圖B650
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明：
1、本技術方案是根據需方的要求所作，采用皮帶傳輸?shù)姆绞剑粠挒?50，帶的兩邊有欄桿做導向；
2、輸送速度為1.25m/s，采用電機減速機驅動，主皮帶機輸送功率為5.5kw;
3、主傳動滾筒的直徑為φ320，改向滾筒的直徑為φ320。托滾的直徑為φ89，上托滾間距為500，皮帶機采用螺旋拉緊裝置；
4、伸縮皮帶機為嵌入式安裝方式,采用齒輪齒條傳動的方式對皮帶機進行移位伸縮，電機功率為1.5kw,拖動速度為2.4m/min
5、向上擺動采用雙液壓油缸同步頂升的方式對皮帶機進行向上推伸，使之向上20°或向下10°擺動，液壓缸的行程1100,工作壓力16MPa,推力10T.
6、回轉采用電機驅動回轉支承進行水平旋轉的方式，使整個機構繞軸心線進行旋轉，電機功率約為2.2kw,拖動機架的旋轉速度為0.2轉/min.
7、為了減小配重的體積，本方案采用鑄鐵配重。
8、本方案采用電動葫蘆調整機頭輸送機的角度。
9、電控方式是在躉船上和船倉里面安裝兩處控制點,躉船上安裝控制箱,船倉里面是在裝船皮帶機的頭部懸掛控制盒,
兩處控制點均可以對裝船皮帶機進行控制,并且可以互鎖.
10、為了防止水淋，液壓站和電控柜采用密封的方案設計。
11、皮帶兩側的導向欄桿和操作平臺在現場進行安裝。
12、頭部輸送機的接料部位在現場根據物料輸送的實際情況進行適當?shù)恼{(diào)整。
13、裝船皮帶機的空載總重量為17.8噸，滿載總重量為18.3噸。
...
裝船皮帶機總裝圖B650_下載(dwg格式) 機械圖紙
|
|---|
|
