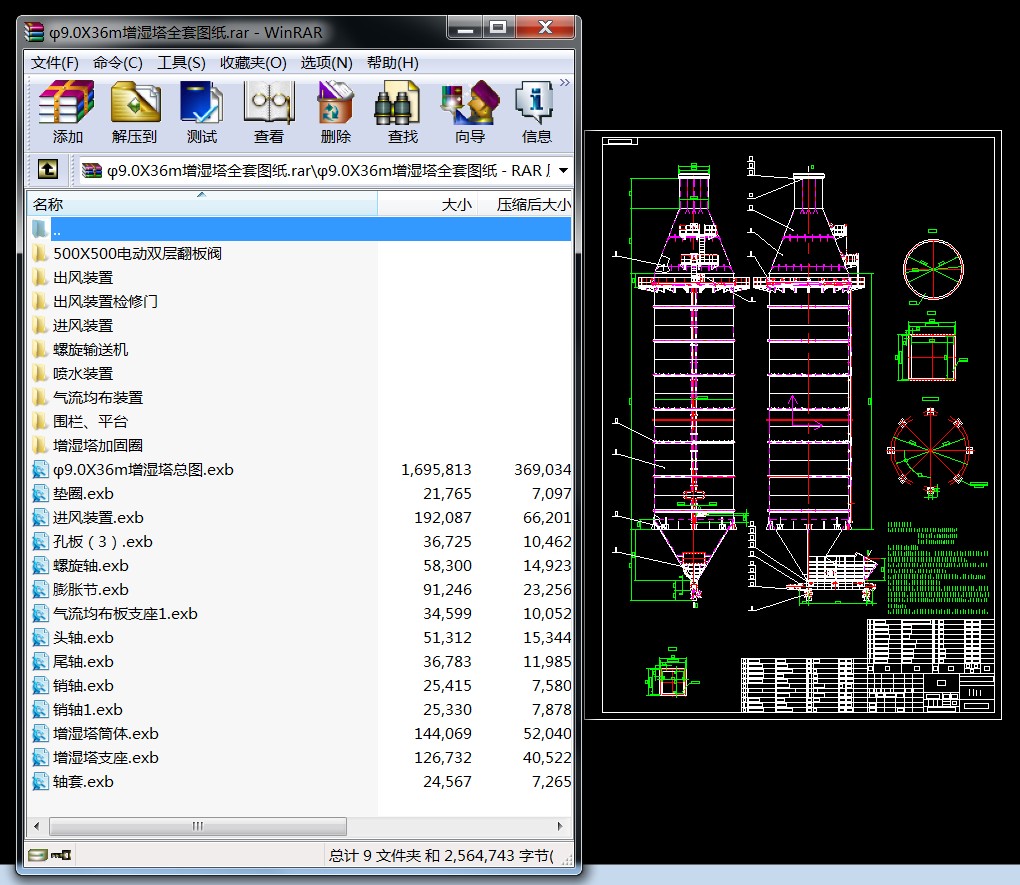

φ9.0X36m增濕塔全套圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術性能及技術要求
1、增濕塔主要技術性能：最大處理廢氣量Q=700000mSH0.5x;3^;
廢氣入口溫度：T1=320~350℃
出口溫度：T2=150~220℃；
2、供水壓力：P≥4MPa
3、噴槍配置：18支（高壓回流式） 應配增濕塔給水（噴霧）自動控制系統（噴霧系統及噴霧自動化控制系統采用上海神絡電力成套設備有限公司）。
4、進、回水管路現場制作，環型管路安裝要有0.5度傾斜，盲法蘭安裝在進、回水管路對面，處于最低位置，兩端各安一個放水閥們；
5、所有水路的管線與閥門要嚴密不漏，安裝完成后進行試壓，試驗壓力4.5MPa；
6、平臺連接走臺，根據現場情況自行處理；
7、增濕塔安裝完成后，內涂環氧樹脂鐵紅漆，外部刷銀粉并用隔熱墊保溫，最外層用波紋裝飾板保護，固定鋼板要用自攻螺栓固定不允許用拉鉚釘，骨架支撐為剛性、骨架條為可伸縮的，裝飾板長度4000mm時搭接長度不可小于100mm，環向搭接一個波紋（60mm）；
8、卸灰螺旋輸送機、下灰斗等連接件視現場情況自定，螺旋下料口安裝雙重鎖風閥。 ...
φ9.0X36m增濕塔全套圖紙_下載(rar格式) 機械圖紙
