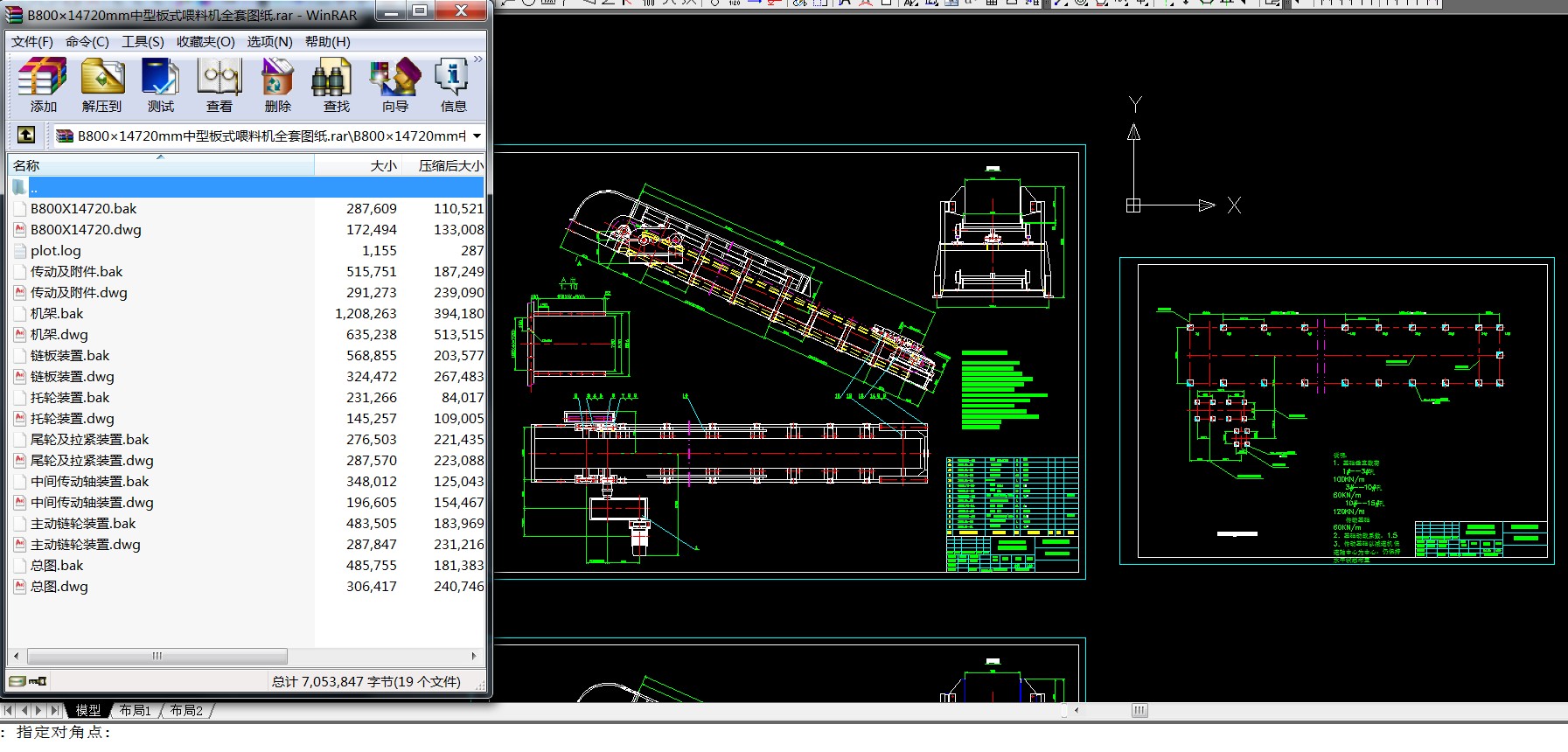

B800×14720mm中型板式喂料機全套圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
-
技 術 性 能
1、規 格：B800×14720mm；
2、喂料能力：10～100t/h；
3、鏈板速度：0.009～0.09m/s；
4、進料粒度：≤400mm（最大邊長）；
5、電 動 機：型號：YVP180L-6；
功率：15KW；
轉速：970r/min（變頻調速）；
6、減 速 器：型號：QJS-D-400-80；
速比：i=80；
7、制 動 器：型號：YWZ-300/45；
推動器電機功率：0.12KW；
8、布置傾角：24°；
9、設備重量：24.8t。
說明：
1、基礎垂直載荷
1#--3#孔 100KN/m
3#--10#孔 60KN/m
10#--15#孔 120KN/m
傳動基礎 60KN/m
2、基礎動載系數：1.5
3、傳動基礎以減速機低速軸中心為中心，仍保持水平狀態布置
...
B800×14720mm中型板式喂料機全套圖紙_下載(rar格式) 機械圖紙
