CD型5T電動葫蘆全套圖紙
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

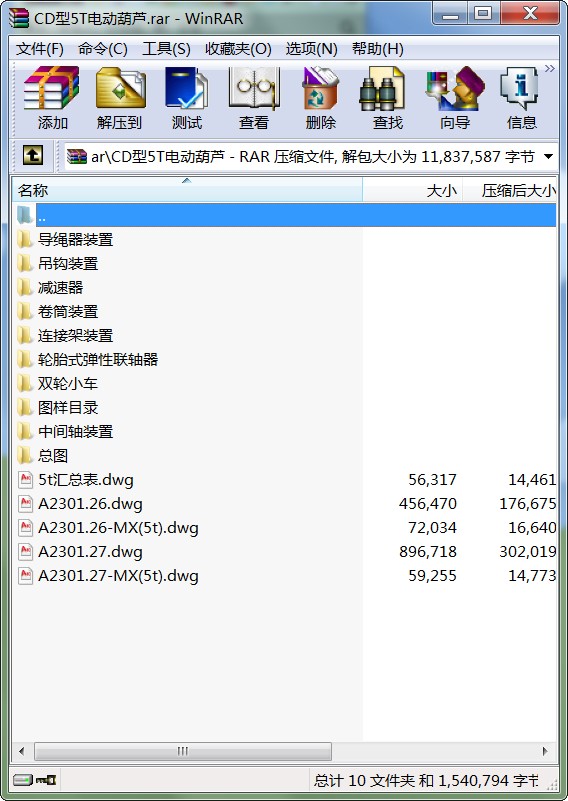

- CD型5T電動葫蘆.rar
CD1型、MD1型鋼絲繩電動葫蘆是一種輕小型起重設備，它可以安裝在葫蘆單梁、橋式起重機、門式起重機、懸臂起重機上。稍加改動，還可作卷揚用。因此，它是工廠、礦山、港口、倉庫、貨場、商店等常用的起重設備之一，是提高勞動效率，改善勞動條件的必備機械。
CD1型電動葫蘆的起升速度為常速，可以滿足一般使用要求；MD1型電動葫蘆具有兩種起升速度—常速和慢速。慢速工作時，可以滿足精密裝卸，砂箱合模，機床檢修等精細作業的要求。所以，MD1型電動葫蘆的適合范圍比CD1型電動葫蘆更為廣泛。
電動葫蘆主要結構：
減速器、起升電機、運行電機、斷火器、電纜滑線、卷筒裝置、吊鉤裝置、聯軸器、軟纜電流引入器等等集動力與制動力于一體。
減速器：采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。
控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。
鋼絲繩：采用GB1102-74（6*37+1）X型起重鋼絲繩，保證了經久耐用。 錐行電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。
電動葫蘆運行條件：
環境溫度：-20℃～+40℃
工作制度：中級JC25%
重級：JC40%
當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全系數較高的情況下。
電動葫蘆應用領域
應用領域：提升、牽移、裝卸重物，如各種大中型砼、鋼結構及機械設備的安裝和移動，適用于建筑安裝公司、廠礦的土木建筑工程及橋梁施工、電力、船舶、汽車制造、建筑、公路、橋梁、冶金、礦山、邊坡隧道、井道治理防護等基礎建設工程的機械設備。 ...
