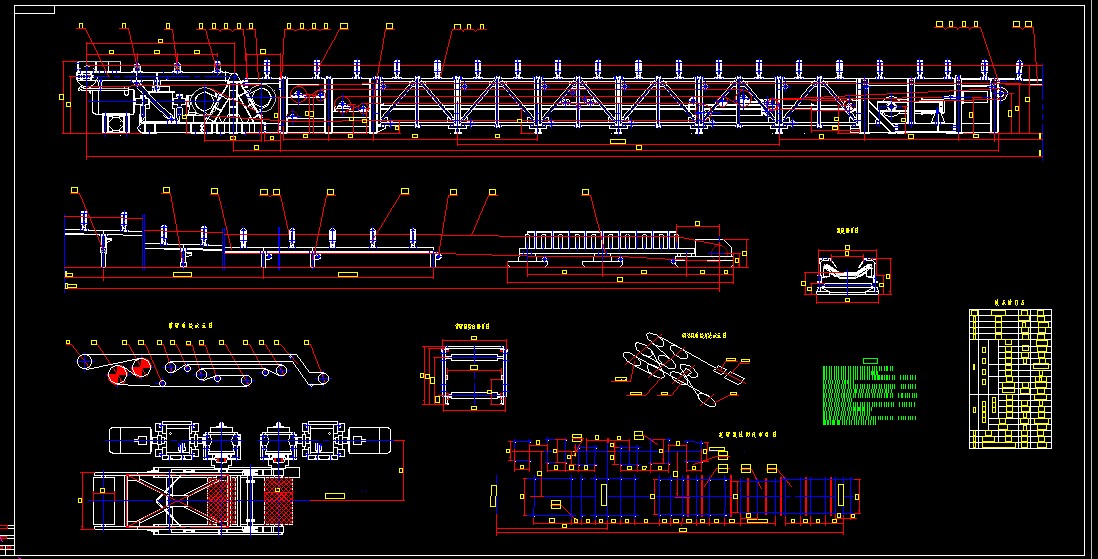

2X250kw一條伸縮皮帶機總圖
- 文件介紹：
- 該文件為 exb 格式（源文件可編輯），下載需要
20 積分
-
- 2X250kw一條伸縮皮帶機總圖
1：輸送機機架中心線對輸送機縱向中心重合度偏差不應超過3毫米；
2：滾筒軸線與水平面的平行度公差值不大于1/1000；
3：驅動滾筒軸線與減速器低速軸中線的同軸度按GB1184中10級要求， 兩驅動滾筒軸線的平行度公差不大于0.4毫米；
4：儲帶倉道軌平面應在同一水平面內，每一段高底差不得超過1毫米。 道軌應成直線且平行于輸送機機架中心線，在40米內直線度公差值不應超過5毫米；
5：從過渡段開始每10組托輥?zhàn)鳛橐粋�(gè)單元，其中正常托輥為5組，前 傾3組，自動調心2組，并依此規律安裝至機尾；
6：本機所有零件非磨擦面，非加工面均噴涂橘黃色磁漆，各潤滑點涂 大紅磁漆。其中除銹，涂漆外觀質量應符合GB10595-89之規定；
7：電氣安裝應按電氣安裝圖和機術要求進行；
8：件8過渡架與傳動機架聯接時，先將前端板與傳動機架聯成一體， 再將過渡架中角鋼L160%x100%x10根據實際長度現場焊接在前端板上。 ...
2X250kw一條伸縮皮帶機總圖_下載(exb格式) 機械圖紙
