分線盒注塑模
  • 該文件為dwg格式
  • 文件大小： 79.71 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2016-07-06
  • 發 布 人： 2321250279
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

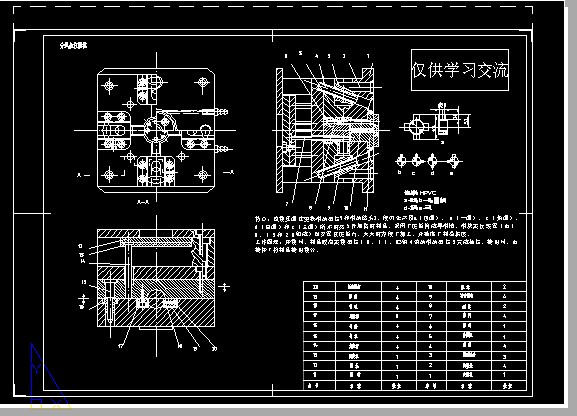

  • 分線盒注塑模

  • 特點：該模具通過更換滑動型芯9和滑動堵頭3，便可生產圖a（四通）、ｂ（一通）、ｃ（角通）、ｄ（直通）和ｅ（三通）所示的共５種規格的制品。采用了壓板構成導滑槽，滑塊定位裝置（由１８、１９和２０組成）也安置在壓板內，大大的方便了加工，并確保了制造精度。
    工作原理：開模時，制品脫離定模型芯１０、１１，斜銷４帶動滑動型芯９完成抽芯。推出時，由推桿７將制品推出模外。
    ...
