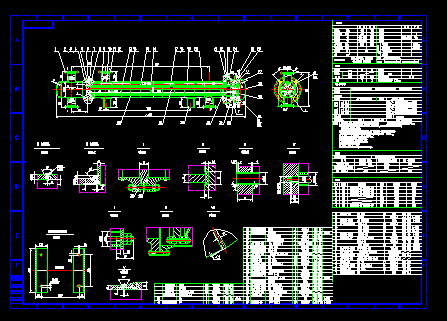

低溫浮頭式換熱器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.換熱管均以8.0Mpa(表)逐根進行水壓試驗合格后方能與管板焊接。
2.焊接接頭型式及尺寸除圖中注明外，按HG20583-1998中規定，C類焊接接頭焊腳高度按較薄板的厚度； 法蘭的焊接按相應的法蘭標準中規定。
3.殼程C D類焊接接頭須進行磁粉檢測,檢測結果符合JB/T4730.5-2005中規定 I級合格。
4.殼程主要受壓元件材料須進行-25C°低溫夏比(V形缺口)沖擊試驗,沖擊功A =20J。
5.設備進行水壓試驗時控制水中氯離子含量不超過25PPm。6.管板密封面應與殼體軸線垂直，其公差為1mm。
6.管板密封面應與殼體軸線垂直，其公差為1mm。
7.設備銘牌按有關標準制作,不能直接鉚固在殼體上。
8.所有管法蘭及其緊固件均配對供應。
...
低溫浮頭式換熱器_下載(dwg格式) 機械圖紙
