Φ1.8X24m回轉窯全套圖紙
- 文件介紹：

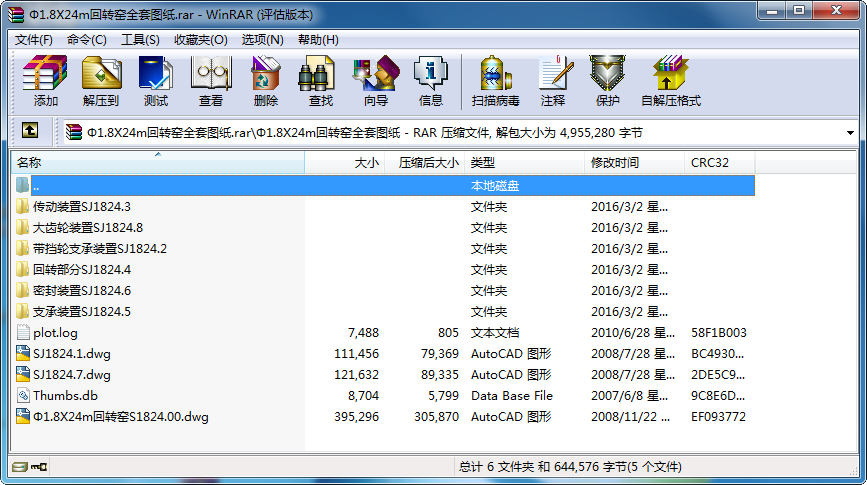

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.圖中給出與窯軸線平行的尺寸是窯在常溫的設計尺寸安裝時根據筒體實測的尺寸進行修整括號尺寸圖中給出與窯軸線平行的尺寸是窯在常溫的設計尺寸安裝時根據筒體實測的尺寸進行修整括號尺寸
2.圖示各座水平距離是按窯體膨脹后各檔輪帶與托輪中心重合計算的值供布置基礎用安裝時根據筒體實測尺度修整
3.俯視圖中地腳孔沿窯長方向尺寸與底平面斜度1.基礎的傾平面垂直于地腳孔的中心線。
4.滾圈在安裝時要保證與筒體的同軸度偏差不大于1.5mm。
5.大齒輪在滾圈安裝后根據滾圈安裝，徑向跳動不大于1MM，聯結板與筒體必須嚴密貼合，大小齒輪的接觸點沿齒高不大于40%，沿齒長不小于50%，冷態時大小齒輪的齒頂間隙在7-8之間。
6.窯傳動裝置有兩種布置方式，左傳動；右傳動，此圖左傳動減速機是11型。
7.地腳螺栓用戶自備。
...
Φ1.8X24m回轉窯全套圖紙_下載(rar格式) 機械圖紙
