變速箱零件及夾具圖
- 文件介紹：

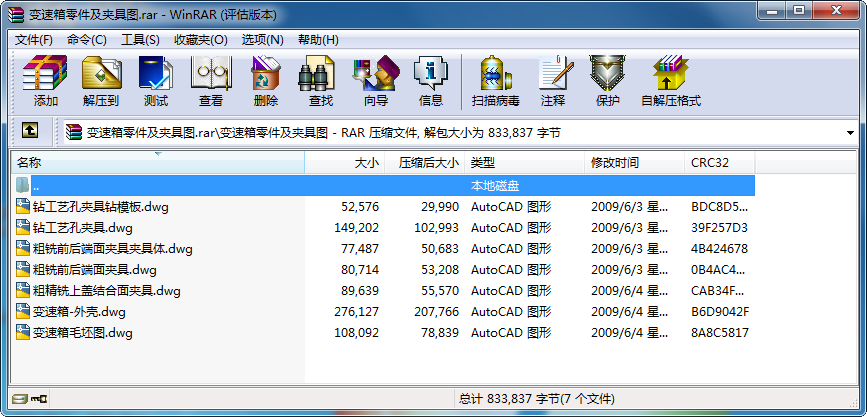

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術說明
1.上蓋面與前后斷面的最大加工余量為5mm；兩側窗口面余量為4；各
主要軸承孔均鑄出，直徑余量為8mm。倒檔孔，油塞孔等其孔直徑
在30mm以內，均不預先鑄出毛坯孔。
2.未注明鑄造圓角半徑為R4.未注明拔模角斜度為1°。
3.加工定位面應清理干凈，不得有毛刺，澆口殘留高度不大于1mm。
非加工面的毛刺高度不得大于2mm。
4.涂漆。
技術說明
1.螺紋孔在加工表面的出口處锪120度錐孔至螺紋深度。
2.未注明尺寸的壁厚6 1。
3.鑄造抽模角不大于2度。
4.未注明的圓角半徑3-4mm。
5.涂漆。
...
變速箱零件及夾具圖_下載(rar格式) 機械圖紙
