浮船套圖

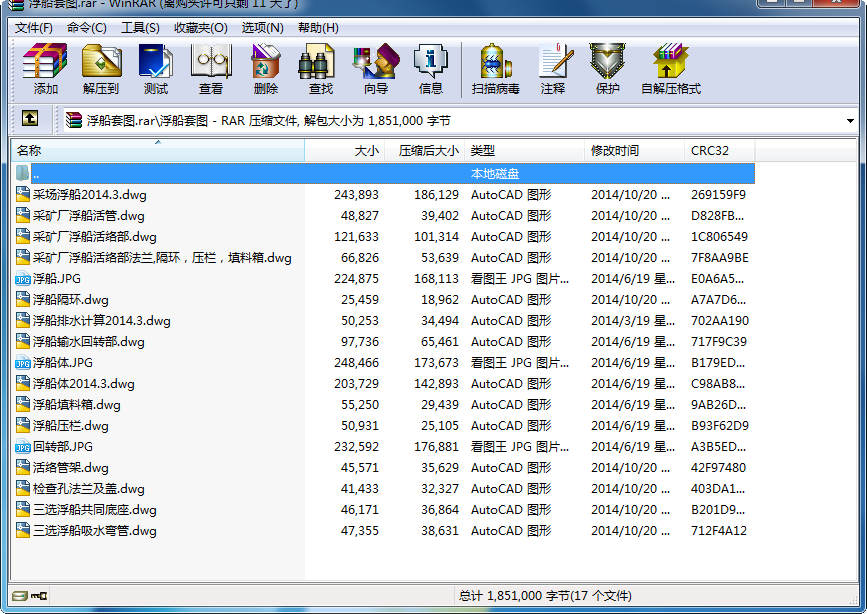

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 說明:
1、浮船上部之防水設施由土建專業設計、待浮船下水拼裝后現場施工防水設施。
2、電動機、水泵、活絡管架等工作部件，全部在浮船組對后進行現場總裝。
3、SK-3型真空泵具體位置總裝后現場確定安裝。其配管、閘閥、配電方式全部安裝現場解決。
4、安裝后船體部碰壞防腐部位需補漆防腐。
5、泵底座與甲板焊接時底座下加12mm鋼板與甲板焊接，不得破壞甲板焊口。
說明：
一、板材拼接必須采用對接方式，接口焊縫必須采用雙面焊，留焊口間隙，保證焊透（不低于GB2級焊縫標準）且相鄰板材之接口焊縫不得重縫。
二、焊接工藝要求：1：外輪廓焊縫質量不低于GB二級焊縫標準、2：外輪廓船體焊縫采用雙面焊縫。工藝要求嚴禁焊道出現咬邊、氣孔、裂紋、未融合、夾渣等焊接缺陷，不允出現焊后滲漏現象。3：隔艙板與船體內壁焊接全部采用雙面角焊焊接，焊后亦不允出現滲漏現象。4：加強板與艙內壁、隔艙板全部采用雙面交錯花焊法焊接，每焊接100mm，間隔100mm。
三、質量檢驗:全部焊接完成后，各倉單獨封閉檢查孔加裝壓力表充填0.02MPa壓力空氣，肥皂水刷涂所有外輪廓焊道檢查泄漏，且進行修補。保壓3小時。
四、φ219×8無縫管允許對接使用，但接口處須采用雙邊V型坡口、單面焊雙面成型法焊接，且焊后不得滲漏。
五、防腐：艙內壁涂刷防銹漆一道，船體涂刷防銹漆一道，橘黃色面漆兩道。
...
浮船套圖_下載(rar格式) 機械圖紙
