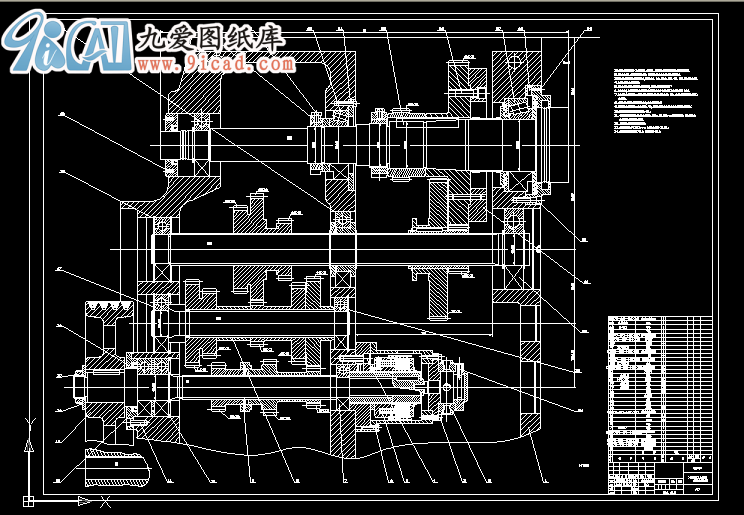

X6125臥式銑床主軸變速箱展開圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.進入裝配的零件及部件(包括外購件、處協件），均必須具有檢驗部門的合格證方能進行裝配。
2.裝配前應對零、部件的主要配合尺寸，特別是過盈配合尺寸及相關精度進行復查。
3.零件在裝配前必須清理和清洗干凈,不得有毛刺、飛邊、氧化皮、銹蝕、切屑、油污、著色劑和灰塵等。
4.各密封件裝配前必須浸透油.
5.裝配滾動軸承允許采用機油加熱進行熱裝,油的溫度不得超過100°
6.齒輪裝配后,齒面的接觸斑點和側隙應符合GB10095和GB11365的規定.
7.齒輪箱裝配后應設計和工藝規定進行空載試驗.試驗時不應有沖擊、噪聲、溫升和滲漏不得超過有關 標準規定。
8.平鍵與軸上的鍵槽兩側面應均勻接觸,其配合不得有間隙.
9.花鍵盤裝配同時接觸齒面數不少于2/3,接觸率在鍵齒的長度和高度方向不得低于50%.
10.滾動軸承裝好后用手轉動應靈活、平穩
11．齒輪基準端面與軸肩間（或定位套端面）應貼合，用0.05mm塞尺檢查不入，并應保證齒輪 基準端面與軸線的垂直度要求．
12．齒輪箱與蓋的結合面應接觸良好．
13.主軸的徑向跳動<0.01mm；主軸的軸向竄動<0.01;
14.主軸前軸承處溫度不大70度，溫升不大于40度. ...
X6125臥式銑床主軸變速箱展開圖_下載(dwg格式) 機械圖紙
| |
