太陽能跟蹤裝置（圖）
- 文件介紹：

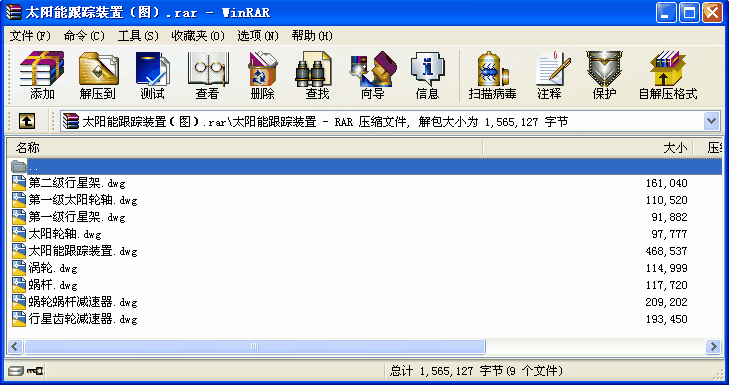

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 當前，我國有大量的太陽灶等利用光伏電池的太陽能裝臵，有些不具有對太陽跟蹤的功能，其效能大打折扣。本文介紹一種簡單的裝臵，能使其實現對太陽水平、垂直方向的全方位跟蹤，晚上便自動復位。要跟蹤太陽，必須有陽光探測頭。本裝臵的陽光探測頭由一塊凸透鏡、五個光電二極管、控制電路板和一個圓筒組成，組成方式見圖1。五個光電管安裝在同一塊圓板(即光電板)上，呈十字形排列，其上下為一組，檢測太陽的垂直移動；左右為—組，檢測太陽的水平移動；中間的一個為——組，為光線檢測，提供復位觸發(fā)。透鏡安裝在圓筒的頂端，并用膠水膠合，兼做防水蓋。圓筒的另一端封閉。電路板安裝在圓筒里。光電板安裝在筒中透鏡的焦距內，以陽光直射時透鏡形成的光斑照不到周圍四個光電管為好(至于光斑離光電板多大距離合適，取決于所需的跟蹤靈敏度，一般lcm左右才不至于使機器頻繁啟動)。當陽光垂直射入時，照射不到四周的光電管，只有陽光光線發(fā)生傾斜即探頭不對準太陽時才有可能使光線射到四周的光電管上。當太陽的水平或垂直位臵發(fā)生偏移時，R1、R2或R3、R4四個光電管中必有一個受陽光照射，這樣就可確認太陽運動的方向了。 ...
