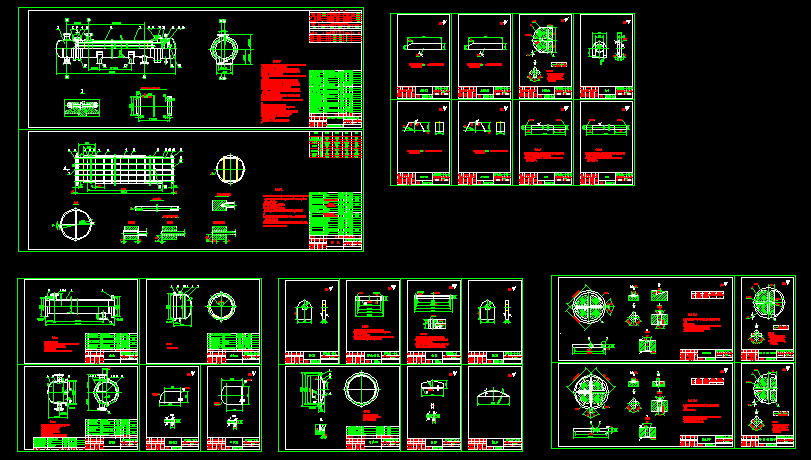

浮頭式換熱器
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備應按GB151-1999<<管殼式換熱器>>,GB150-1998<<鋼制壓力容器>>及 <<壓力容器安全技術監察規程>>(99版)制造與驗收.
2.本設備受壓元件用16MnR鋼鋼板應符合GB6654-1996<<壓力容器用鋼板>>的規定,所用無縫鋼管應符合GB/T8163-1999<<輸送流體用無縫鋼管>>的規定.不允許用GB8162鋼管代用.
3.本設備所用鍛件應按JB4726-2000<<壓力容器用碳素鋼和低合金鋼鍛件>>制造與驗收. 驗收級別為II級
4.設備所用焊接材料應按GB/T4709-2000<<鋼制壓力容器焊接章程>> 選用,對接焊縫的型式及尺寸應符合GB985-88<<氣焊,手工電弧焊及氣體保護 焊焊縫坡口的基本型式和尺寸>>或GB986-88<<埋弧焊焊縫坡口的基本型式和 尺寸>>的規定,制造廠也可自行決定,但焊縫系數不得低于0.85.
5.設備的對接焊縫應進行局部射線檢測,檢查長度不得小于各條焊縫長度的20%.且不小于250mm,對于A,B類焊接接頭應按JB4730-94<<壓力容器無損檢測>>III級合格,射線照相的質量不低于AB級.
6.設備安裝時,固定支座采用兩個螺母擰緊,活動支座的第一個螺母擰緊后倒退一圈,然后 用第二個螺母鎖緊,使鞍座能在基礎上自由滑動.
7.本設備的油漆,包裝和運輸按JB2536-80<<壓力容器油漆.包裝.運輸>>的規定執行.
8、本設備材料表中所列開口管法蘭數量均包括對應法蘭.
9、除注明外,所有搭接或角接焊縫的焊腳高均等于較薄件厚度,并須是連續焊
10、設備所用橢圓封頭和拱形封頭厚度不包括沖壓減薄量
11、本設備活動支座基礎頂面按JB/1167-81<<鞍式支座>>的要求預埋滑板.
12、本設備換熱管選用螺紋換熱管,符合JB/T4722-92的規定
13、開口接管焊接形式G600-1/1<<開口接管焊接形式>>其尺寸由制造廠按規定設計.
14、本設備不適合毒性程度為高度和極度危害介質的工況。
...
