行星齒輪運動仿真
- 文件介紹：

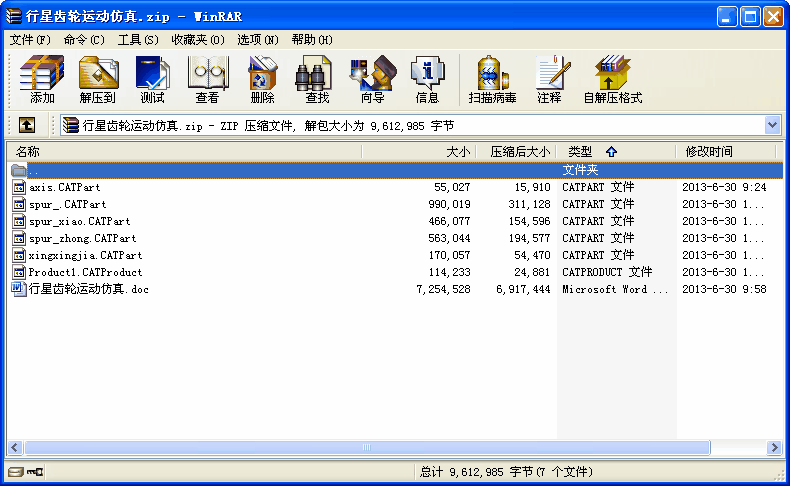

- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 行星齒輪運動仿真
含仿真源文件和word圖文并茂講解教程。
（軟件版本catia v5 r19）
行星齒輪運動仿真步驟
一． 新建一個product文件，切換到數字化裝配——DMU運動機構模塊，更改product屬性名稱為planet，然后點擊確定
二 插入現有部件，定義相關的運動接合
1. 點擊一下planet，選擇插入菜單下的 現有部件
瀏覽到planet文件夾，選擇ring文件，打開，然后選擇 固定零件 命令將其固定下來，可以發現結構樹上有了變化。
2 如上方法 插入現有元件 shaft，使用 旋轉接合 命令，將其位置約束好（為方便進行約束，可使用羅盤調整shaft元件到合適的位置）
（此處選擇的是 零偏移 ）
3 如上方法 插入 現有元件 gear 同樣是使用 旋轉接合 命令來約束其位置
（此處勾選 偏移 距離為10）
4 同樣方法 插入現有元件 sun ，然后使用 旋轉接合 命令來約束其位置
（此處勾選 零偏移）
（自己調整一下 sun 元件的位置，使其不要和gear 有齒重合了）
5 定義 gear與ring之間的齒輪接合
（此處定義傳動比為3，旋轉方向選擇 相同 ，點選 旋轉接合1的驅動角度，點擊確定后，觀看結構樹，可以看到齒輪.4已經出現在結構樹上）
6 定義gear與sun之間的齒輪接合
在旋轉接合2的定義上 ，單擊創建
（此處創建的是gear與shaft的旋轉接合，sun與gear是外嚙合，所以傳動方向選擇相反，傳動比定為-1）
單擊確定后 界面跳出 可以模擬裝置對話框，單擊確定。這時已經可以模擬運動了
7接下來再插入三個gear元件
如同步驟3中所做的，分別定義三個gear與shaft的 旋轉接合
8 接下來 分別定義gear2、gear3、gear4與sun之間的齒輪接合（類似gear1與sun之間的齒輪接合定義過程，不過這次旋轉接合2的創建是sun與shaft之間）
方向選擇相反 傳動比為-1
9 完全定義好gear2 gear3 gear4之后會再次跳出可以模擬裝置對話框，選擇確定。這樣就全部完成了，可以進行模擬了，have fun！ ...
