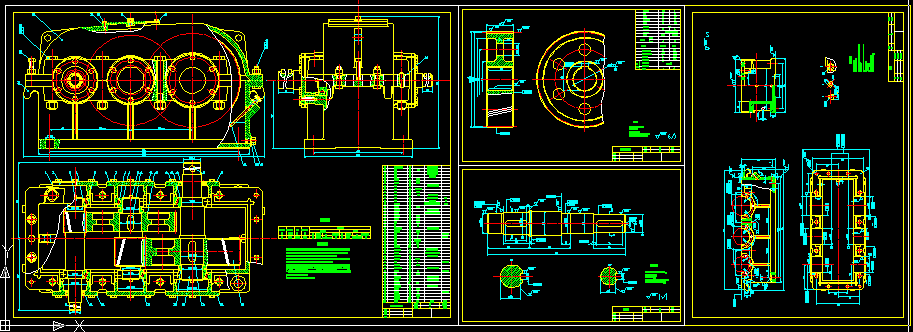

二級齒輪減速器全套圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 二級齒輪減速器全套圖紙
輸入功率 5.4kw
輸入轉速 1440
總傳動比 13.75
m 2
z2/z1 116/27
m 3
z2/z1 80/25
1.裝配前，所有零件用煤油清洗，不允許有任何雜物存在，內壁和齒輪等未加工表面涂上不被全損耗系統 用油腐蝕的涂料兩次。箱體外表面先后涂底漆和顏色油漆。
2.嚙合側隙用鉛絲檢驗不小于0.154，鉛絲不得大于最小側隙的4倍。
3.用涂色法檢驗斑點。按齒高接觸斑點占有效齒面高度的20%-40%，按齒長接觸斑點長度占齒寬35%。必要時可用研磨或刮后研磨以便改善接觸情況。
4.應調整軸承間隙，軸承內圈應緊貼軸肩，要求縫隙不能通過0.05mm厚的塞尺。對于Φ40、Φ45軸承，軸承游隙為0.05-0.1，對Φ55軸承，軸承游隙為0.08-0.015。
5.檢驗減速器剖分面、各接觸面及密封處，均不許漏油。剖分面允許涂以密封油漆或水玻璃，不允許使用任何填料。
6.機體內加L-AN32潤滑油至規定高度。
...
二級齒輪減速器全套圖紙_下載(dwg格式) 機械圖紙
