ZL5聯軸器套圖
  • 該文件為zip格式
  • 文件大小： 343.15 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-27
  • 發 布 人： 211018991
  • 文件下載：

  • 立即下載

  • 文件介紹：

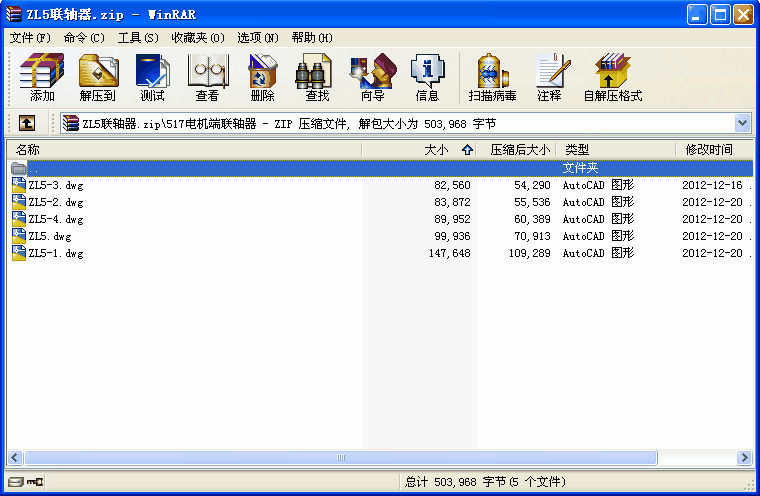

  • 該文件為 zip 格式（源文件可編輯），下載需要 20 積分
  • ZL5聯軸器套圖

  • ZL5聯軸器套圖
    ZL型彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中；通過柱銷傳遞轉矩實現兩半聯軸器聯接，該聯軸器具以下特點： （1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。 （2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。 （3）維修方便，壽命較長，拆下擋板即可更換尼龍柱銷。 （4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
    技 術 要 求
    1. 當兩軸線無徑向位移時,兩軸線之歪斜度≤0.5°,當兩軸線無歪斜時徑向位移不得大于0.6.
    2. 兩軸套和外套配合加工棒銷孔時,要有定位線或定位孔,裝配時按定位線或定位孔對正.
    3. 軸套以及外套材料亦可采用鑄鋼ZG35Ⅱ. ...
