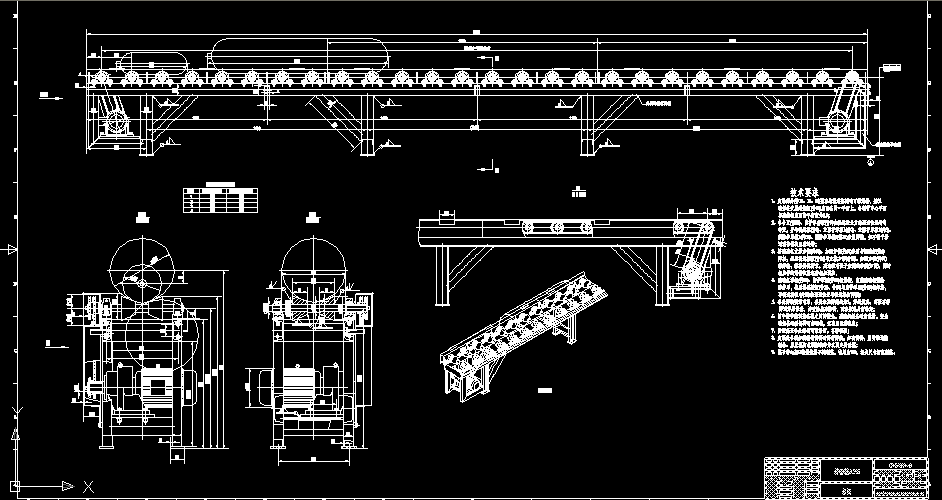

傳動輥A356

文件大小： 1.99 MB
下載次數：
文件評級：
更新時間：2014-07-27
發布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、支腿部分(件10、11、12)要求與輥道架(件1)可靠焊接，并且
確保各支腿連接板(件12)底面在同一平面上，各輥子中心平面
與連接板底面的平行度為1.5；
2、各合頁(件33)、防護罩筋板(件9)在輥道整長方向適當位置均勻
布置，并與輥道架(件1)、主防護罩板1(件2)、主防護罩板2(件3)、
側防護罩板1(件34)、側防護罩板2(件31)分別焊接，但不得干涉
運動部件的正常運轉；
3、將減速機支撐方管(件38)、加強方管(件37)分別與輥道架(件1)
焊接，然后將連接板(件36)與支撐方管(件38)、加強方管(件37)
相焊接，根據具體需求，減速機可位于左側或右側(如圖)，同時
相應件的焊接位置也作相應調整；
4、減速機罩板(件28)、防護罩圈(件29)相焊接，組成減速機鏈輪
防護罩，然后將連接板(件25、件30)與防護罩圈(件29)相焊接，
再將連接板 (件26)在適當位置與輥道架相焊接；
5、各處焊接要求可靠，各處未注焊高均為5，焊縫美觀，薄板不得
焊透焊后除渣，并噴涂底漆防銹，面漆顏色另行給定；
6、用半鏈節來調整各輥之間的鏈條，減速機鏈條適當張緊，安全
確保各運動部件可靠運轉，無明顯阻滯現象；
7、安裝保證各處螺釘可靠緊固，不得松動；
8、支腿處各斜加強槽鋼需要時再行焊接，如有需要，用安裝地腳
螺栓、膨脹螺釘或預埋鐵等方式固定傳動輥；
9、輥子中心高H根據規格不同調整，常用為780，相關尺寸相應調整。

...
