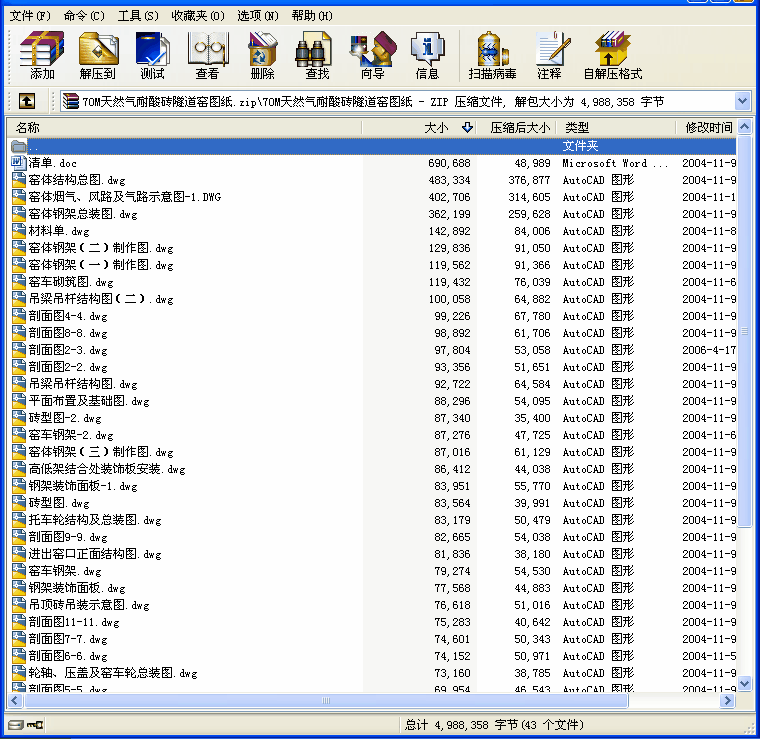

70M天然氣耐酸磚隧道窯圖紙.zip
- 文件介紹：
- 該文件為 zip 格式（源文件可編輯），下載需要
20 積分
-
- 說明：窯體必須夯實，鋪設10cm厚素砼墊層，上面為25cm厚200#混凝土。
窯體砌筑時，要求墻體灰縫控制在2mm以內，吊頂磚用高溫膠溫砌
筑，灰縫控制在1mm以內，窯體膨脹縫為每兩切模數（1組鋼架）
設置一條，寬度為10mm，低溫帶縫內填充硅酸鋁纖維，中溫帶縫內
填充高鋁纖維，高溫帶縫內填充鋯質纖維。第33、34節模數內不砌墻
體，只是將鋼架頂部封閉，利用鋼架兩側軸流風機直接冷卻產品。施工
時，各種孔洞留設尺寸誤差不得超過±2mm，否則影響面板安裝。
窯體鋼架模數為2082mm，每架為兩個模數，鋼架拼裝前必須處理好基礎、安裝軌道、確定標高，做好一切準備工作，
方可進行鋼架安裝工作。鋼架拼裝時，兩架立柱接頭處需放置纖維毯，將兩架間縫隙壓縮至4mm，作為窯體鋼架膨脹縫。鋼
架裝配時必須保持水平，帶中線保證鋼架的中心線與窯體中心線相吻合，以確保裝配質量，5#架前端（模數）左右各有一根
6.3#槽鋼，與4#架位（8#模數）立柱對接。12#架（23節、24節）制作成高低架、吊頂磚吊架（4#角鋼）待安裝吊頂磚進再安裝。
圖中所示為助燃風管道、天然氣管道、余熱風管道。風路分兩組，
氣路分五組，車間天然氣總管可設在窯邊廠房墻壁上，或如D-D設在
窯體頂部，總管與分管連處按需裝閥門。
圖中所示尺寸為大致尺寸，以現場安裝尺寸為準。
...
