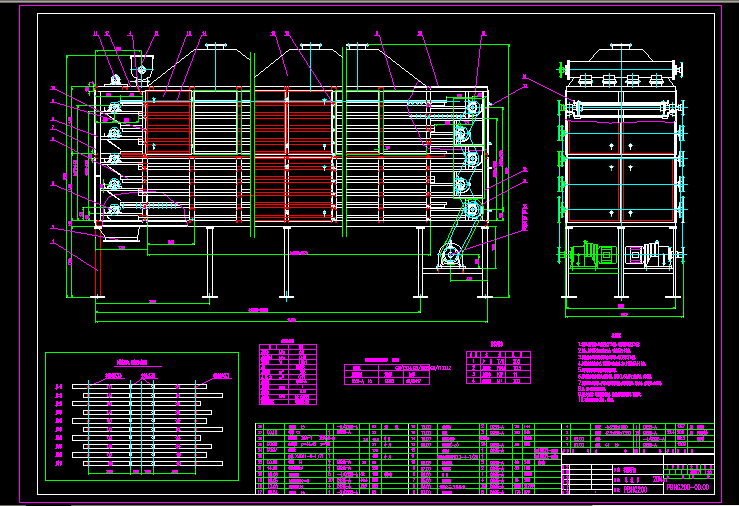

平板烘干機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.機架必須橫平豎直，垂直度不大于2毫米，對角線誤差不大于3毫米。
2.各頭、尾傳動軸之間必須相互平行，平行度不大于1毫米。
3.各傳動軸中心線必須和機架的中心線垂直，垂直度不大于1毫米。
4.加熱床的安裝必須水平，兩板對接口必須接平，接口上下棱角不大于1毫米。
5.檢修門內可裝保溫材料并用薄鍍鋅板覆蓋。
6.蒸汽管路和冷凝水管路必須焊接可靠，并進行0.6MPa水壓試驗，不許滲漏。
7.安裝完后進行試運轉，并調整鏈條的松緊程度，觀察運轉情況，電流大小，有無異聲，磕碰現象。
8.進、出料斗現場制作和安裝。
9.整個安裝完后，進行清雜除銹處理，并噴涂鐵紅防銹漆兩道，面漆兩道。
10.不裝門處用板封（點焊），并保溫。 ...
平板烘干機_下載(dwg格式) 機械圖紙
