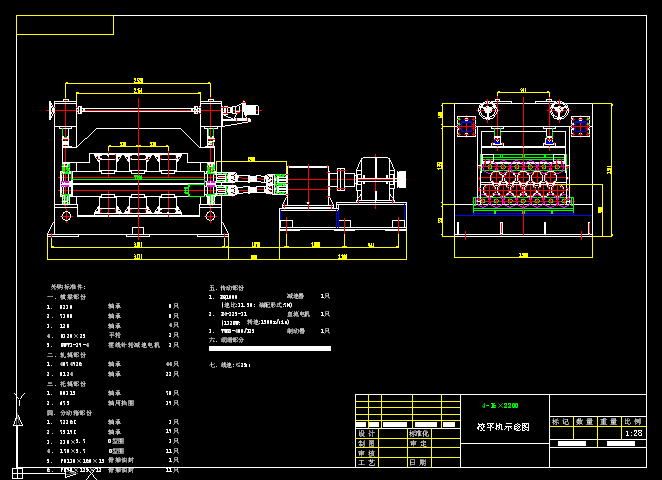

4-16×2200校平機裝配圖
  • 該文件為dwg格式
  • 文件大小： 391.23 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-07-30
  • 發 布 人： 2711366507
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 4-16×2200校平機裝配圖

  • 外購標準件:
    一、橫梁部份
    1、 8230 軸承 8只
    2、 7308 軸承 8只
    3、 128 軸承 4只
    4、 D320×25 手輪 2只
    5、 BWY3-29-4 擺線針輪減速電機 2只
    二、軋輥部份
    1、 4074926 軸承 44只
    2、 8124 軸承 22只
    三、托輥部份
    1、 80315 軸承 78只
    2、 d75 軸用擋圈 39只
    四、分動箱部份
    1、 7226E 軸承 3只
    2、 7519E 軸承 19只
    3、 230×5.7 O型圈 3只
    4、 170×5.7 O型圈 11只
    5、 PD130×160×15 骨架油封 1只
    6、 PD95×125×12 骨架油封 11只
    五、傳動部份
    1、 ZQ1000 減速器 1只
    (速比:31.50; 裝配形式:7#)
    2、 Z4-225-31 直流電機 1只
    (132KW; 轉速:1500r/min)
    3、 YWZ3-400/125 制動器 1只
    六、潤滑部分
    1、 8Z-1-10 手動潤滑泵 2只

    七、線速:≤25mm
    ...
