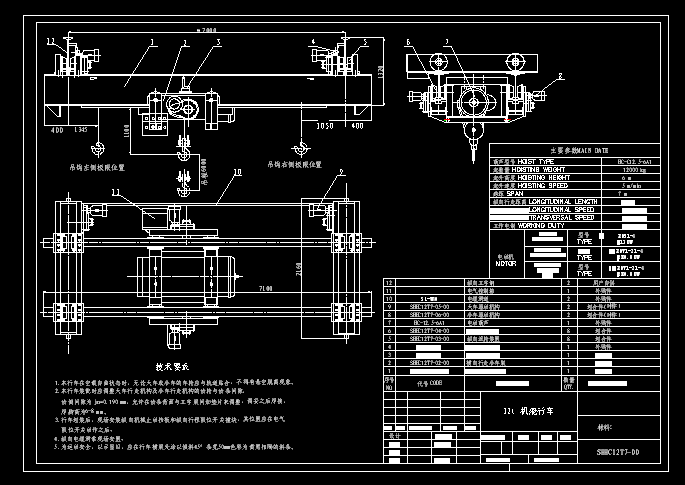

12T機艙行車
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本行車在空載自由狀態時，無論大車或小車的車輪應與軌道貼合，不得有懸空脫離現象。
2.本行車裝配時應調整大車行走機構及小車行走機構的齒輪與齒條間隙，齒側間隙為jn=0.190mm，允許在齒條背面與工字梁間加墊片來調整，調妥之后焊接，焊腳高為6-8mm
3.行車組裝后，現場安裝縱向機械止動擋板和縱向行程限位開關撞塊，其位置應在電氣 限位開關動作之后。
4.縱向電纜滑索現場安置。
5.為運動安全，以示顯目，應在行車橫梁處涂以傾斜45°條寬50mm色彩為黃黑相隔的斜條。 ...
12T機艙行車_下載(dwg格式) 機械圖紙
