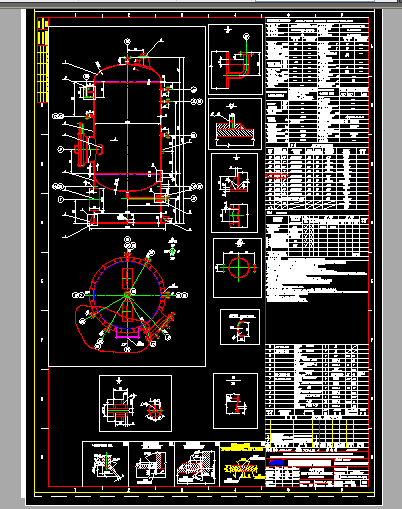

公用氣罐裝配圖 DN1400x3490
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.焊接接頭型式除圖中注明外按HG20583-1998中規定.角焊縫腰高按較簿板的厚度.法蘭的焊接按相應法蘭標準中規定.
2.所有接管，人孔與筒體的角焊縫及筒體的對接焊縫應保證全焊透,接管端部需倒圓角，圓角半徑至少為3mm.
3.除另行規定外，所有接管法蘭的螺栓孔應跨設備中心線均布。
4.所有補強圈、吊耳墊板安裝完畢及試驗合格后用M10緊定螺釘堵塞其排氣孔（如剖視圖A-A所示）
5.吊耳僅用于起吊空設備。
6.液壓試驗合格后罐壁內、外表面涂裝按SPC-WHP-CC-1001執行，所有螺柱，螺母表面應鍍鉻處理。
7.設備的包裝運輸按JB/T 4711-2003的規定. ...
公用氣罐裝配圖 DN1400x3490_下載(dwg格式) 機械圖紙
