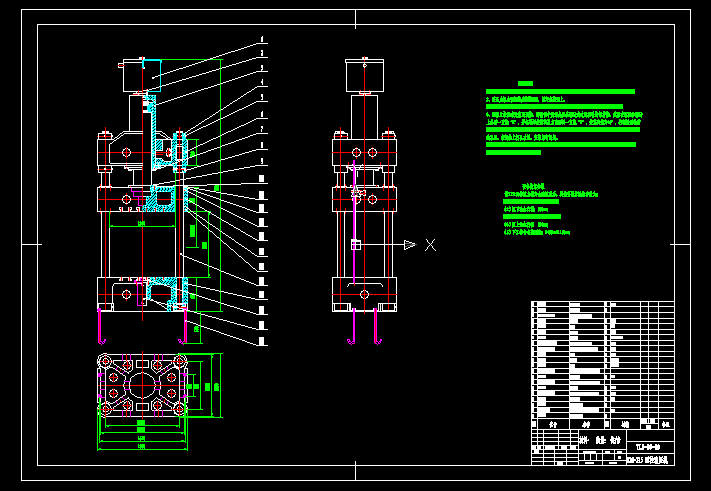

Y32-315四柱液壓機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、該壓力機的組裝應按重型機械通用技術條件裝配《JB/T5000.10-1998》中相關條款進行。
2、該壓力機由預埋地角螺栓M30，固定在地面上。
3、安裝完成應保證上，移動梁下平面和下橫梁上平面的平面度不大于0.3mm/1000mm。
4、四根立柱要求安裝時預緊，即按圖中所示先把各螺母成對用扳手均勻擰緊，然后在螺栓和螺母上各畫一直線“A”，并在螺母旋轉的反方向畫另一直線“B”，使其夾角為40°，待螺栓預拉伸長后，轉動螺母，使螺母上的“B”線和螺栓個的“A”線對準即可。此步安裝完后，根據螺母上的孔眼，在螺栓上打孔攻絲，安裝緊釘螺釘。
5、設備出廠前其外表面按重型機械通用技術條件涂裝《JB/T5000.12-1998>中相關條款進行處理后，涂刷湖綠（BG02）色油漆。
設備技術參數
該315t四柱壓力機為全液壓驅動，其主要技術性能參數為：
（1）公稱壓力（壓下缸）3150KN；
（2）壓下油缸行程：800mm；
（3）壓上油缸最大頂出力：240KN；
（4）壓上油缸行程：240mm；
（5）下工作臺有效面積：1400mmX1100mm；
...
