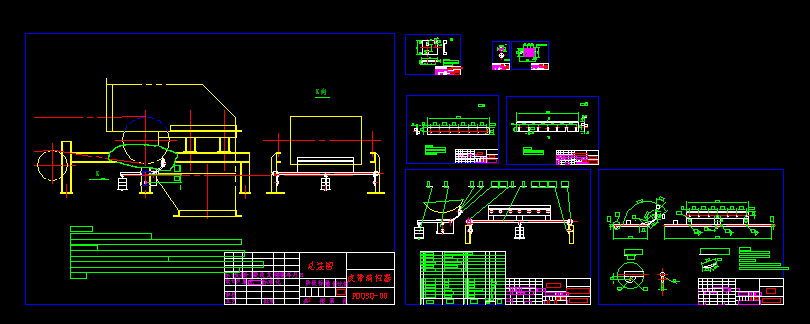

皮帶清掃器全套圖
- 文件介紹：
- 該文件為 exb 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本清掃器用于B650皮帶輸送機；
2.安裝時應先在電滾筒下的支腿上打4個φ15mm的安裝孔，具體位置尺寸見圖示
3.兩轉軸板上的長孔用于調節轉軸座板的安裝高度，安裝時應據其調整轉 軸座板，使清掃片與輸送帶平行接觸；
4.2個擋圈用來限止轉軸的竄動，調節擋圈位置，可改變清掃片與皮帶相對位置，
5.配重重量按實際情況決定，原則是在能清掃積料的前提下重量越輕越好 ...
皮帶清掃器全套圖_下載(exb格式) 機械圖紙
