煤斗裝配圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

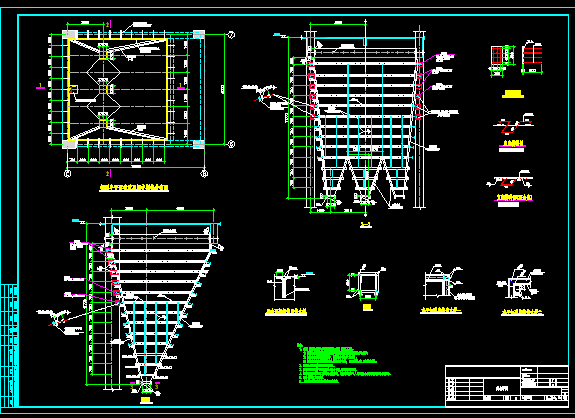

- 煤斗裝配圖
附注：
1、鋼材:型鋼及鋼板均采用Q235B.焊條:采用E43型。
1）鋼材的屈服強度實測值與抗拉強度實測值的比值不應大于0.85；
2）鋼材應有明顯的屈服臺階，且伸長率不應小于20%；
3）鋼材應有良好的焊接性和合格的沖擊韌性； M30螺栓為8.8級普通螺栓。
2、鋼漏斗表面防腐除銹詳見建筑圖。
3、應根據現場條件合理地分段或分片制作,以方便安裝組焊。
4、壁板拼接應采用剖口熔透的對接焊縫，對接焊縫位于1/4板跨處（板跨系指兩加勁肋間距）。
5、煤斗內襯見工藝圖紙。
6、與柱相碰的鋼漏斗構件與柱埋件焊接。 ...
