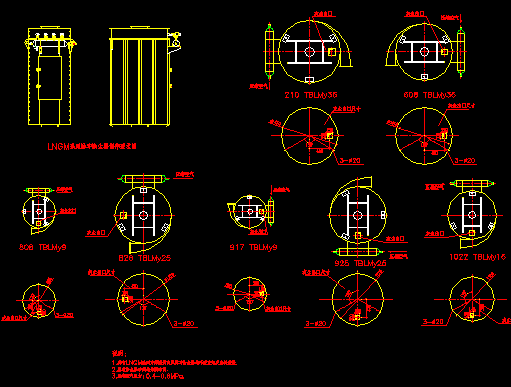

LNGM系列脈沖除塵器制作要求圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- LNGM系列脈沖除塵器制作要求圖
2工作原理
編輯
脈沖除塵器是指通過噴吹壓縮空氣的方法除掉過濾介質（布袋或濾筒）上附著的粉塵；根據除塵器的大小可能有幾組脈沖閥，由脈沖控制儀或PLC控制，每次開一組脈沖閥來除去它所控制的那部分布袋或濾筒的灰塵，而其他的布袋或濾筒正常工作，隔一段時間后下一組脈沖閥打開，清理下一部分除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。 ...
