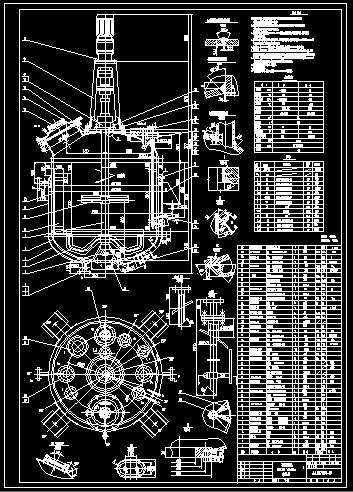

錨式和槳式不銹鋼反應罐
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 錨式和槳式不銹鋼反應罐
1、本設備按GB150-1998《鋼制壓力容器》進行制造,試驗和驗收,并接受?chē)?guó)家質量技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2、焊接采用電弧焊,焊條牌號為:321之間用A132，不銹鋼與碳鋼之間用A302，碳鋼之間用J422，焊接規程按JB/T4709-2000的規定進行。
3、焊接接頭型式及基本尺寸均按HG20583-1998的規定，法蘭焊接按相應的法蘭標準進行。角焊縫的焊角尺寸按較薄板的厚度。
4、容器上的A類和B類焊縫應進行X射線無損檢測，檢測長度不得少于各條焊接接頭長度的20%且不小于250mm并符合JB/T4730.2-2005規定中Ⅲ級為合格。
5、內膽制成后，以0.25MPa進行水壓試驗，合格后再裝夾套；夾套內以0.77MPa進行水壓試驗。
6、設備組裝后，先進行空運轉，時間不小于30分鐘，然后以水代料進行負荷運轉。設備內充水至工作液位高度、充壓至設計壓力進行試運轉，時間不少于4小時。在試運轉過程中，不得有不正常的噪聲[≤85db(A)]和震動等不良現象。 ...
錨式和槳式不銹鋼反應罐_下載(dwg格式) 機械圖紙
