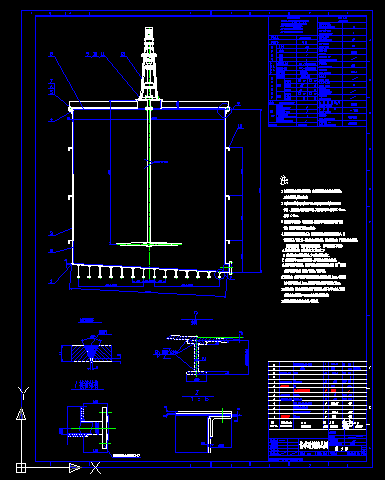

偏鈦酸儲槽
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 角焊縫的焊腳尺寸按較簿板的厚度；法蘭的焊接按相應法蘭標準中的規定， 且內側要求滿焊,并打磨成園角.
2. 貼襯面上的對接焊縫表面應打磨平滑，不得存在可能影響襯里質量的任何 缺陷 ，所有轉角處應打磨成圓弧過渡，要求殼體貼襯面上內圓弧R≥10mm， 外圓弧 r≥3mm。
3. 設備殼體制造完畢后，進行盛水試漏，槽底焊縫應采用真空箱法進行嚴密性 試驗，其真空度不低于300mmHg柱。
4. 設備鋼殼制造完畢并檢驗合格后，經噴砂除銹后才能進行玻璃鋼襯里施工，除 銹等級達GB/T8923-1988中Sa3級為合格，襯玻璃鋼施工后，嚴禁在設備殼體上施焊。 底板制作完畢后，下側外表面經噴砂除銹后， 涂6遍氯磺化聚乙烯涂料。
5. 襯玻璃鋼結構型式：環氧玻璃鋼二底二膩八布二面
6. 玻璃鋼襯里施工完畢且合格后，方可進行磚板襯里施工。
7. 本設備槽底襯45mm厚花崗巖板一層,環氧呋喃膠泥粘結及勾縫。
8. 襯里的砌縫應平整飽滿，并及時地刮去砌縫中擠出的多余膠泥，用5~10倍放 大鏡作表面砌縫檢查，不允許產生裂紋、氣泡等現象。
9.設備組裝后，在攪拌軸軸封處測定軸的徑向擺動量不得大于0.3mm，攪拌軸軸 向串動量不得大于±0.2mm，攪拌軸下端徑向擺動量不得大于1.0mm。
10.組裝完畢后，以水代料進行試運轉(嚴禁空運轉)，時間不少于4小時，試運轉 時不得有不正常的噪音(≤85db)和較大振動等不良現象.
11.攪拌軸的旋轉方向應與圖示相符，不得反轉。 ...
偏鈦酸儲槽_下載(dwg格式) 機械圖紙
