提升器總成 18A.55.001
  • 該文件為dwg格式
  • 文件大小： 154.61 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-04
  • 發 布 人： 2942299280
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

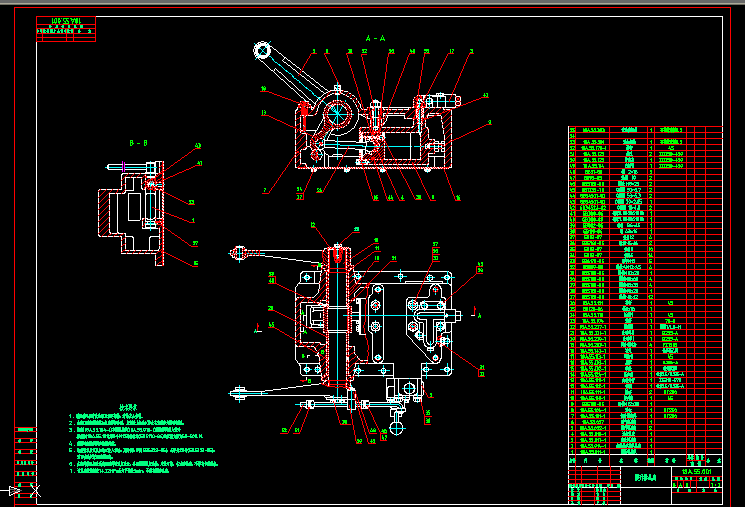

  • 提升器總成 18A.55.001

  • 技術要求
    1 . 裝配前必須清洗油路及各零部件，清除灰塵雜物。
    2 . 全部O型密封圈裝入相應零部件時，應先涂上機油以防止在安裝中劃傷密封圈。
    3 . 油缸(18A.55.104-1)和活塞總成(18A.55.018-1)組裝后再裝入提升器殼體(18A.55.101)其四個M12連接螺母(GB6170-86)的扭緊力矩為50-60N.M。
    4 . 裝配時紙墊兩面應涂密封膠。
    5 . 總成裝機后應從加油口注入機油，夏季用40號(GB5323-85)，冬季用20號(GB5323-85)， 油面在油尺最細端范圍內。
    6 . 各部件裝配完后所有運動件轉動應靈活，分配器操縱應靈敏，定位可靠，各油路暢通，不得有卡滯現象。
    7 . 該總成裝配后在14.22MPa壓力下試驗3min，不得有漏油現象。 ...
