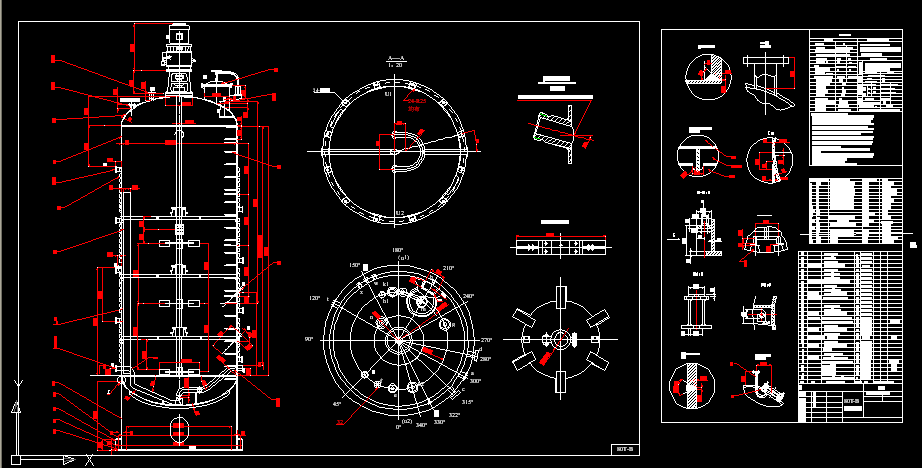

80t-B發酵罐
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 罐體內表面焊縫應打磨至與母體水平，罐內零件與罐體的焊接應滿 焊，表面圓滑、無裂紋、氣孔、夾雜等缺陷，罐體內外表面均作拋 光處理，內表面粗糙度400目(0.4U)，外表面粗糙240目(0.65U)。
2. 攪拌器與軸的組件應進行靜平衡試驗，減速機架的底座與上封頭組 焊時要保證與筒體軸線的垂直度公差不大于底座外徑的1‰，
3. 攪拌設備組裝后，應在運轉中檢驗攪拌軸機械密封處的旋轉精度， 在軸端密封處測定軸的徑向擺動量不得大于0.5mm，軸向竄動量大 得大于0.2mm，攪拌軸下端擺動量不得大于0.75mm。
4. 設備試驗合格，全部組裝完畢后，先進行空運轉，時間不少于30分 鐘，然后以水代料進行負荷運轉。設備內充水至工作液位高度，充 壓至設計壓力進行試運轉（達到機械密封跑合時間，直到機械密封 運轉正常為止）時間不少于4小時。在試運轉過程中，不得有不正 常的噪聲和振動等不良現象。
5. 攪拌軸旋轉放向應和圖示相符合。攪拌軸密封處泄漏量不大于 5ml/h。
6. 容器按設計數據表上的壓力試驗合格后或運轉試驗合格后，應及時 將水排除，并將水跡清除干凈，當不能達到達一要求時，應控制水 中氯離子含量不得超過25毫克/升氯。
7. 管口、支座方位以工藝要求為準。
8. 本設備使用年限為20年，安全閥選用A42H-16。 ...
80t-B發酵罐_下載(dwg格式) 機械圖紙
