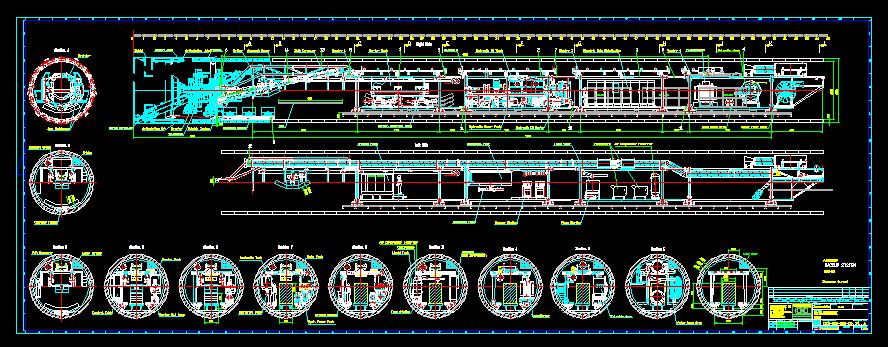

盾構機總圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 1．盾構機的掘進 液壓馬達驅動刀盤旋轉，同時開啟盾構機推進油缸，將盾構機向前推進，隨著推進油缸的向前推進，刀盤持續旋轉，被切削下來的碴土充滿泥土倉，此時開動螺旋輸送機將切削下來的渣土排送到皮帶輸送機上，后由皮帶輸送機運輸至渣土車的土箱中，再通過豎井運至地面。 2．掘進中控制排土量與排土速度 當泥土倉和螺旋輸送機中的碴土積累到一定數量時，開挖面被切下的渣土經刀槽進入泥土倉的阻力增大，當泥土倉的土壓與開挖面的土壓力和地下水的水壓力相平衡時，開挖面就能保持穩定，開挖面對應的地面部分也不致坍坍或隆起，這時只要保持從螺旋輸送機和泥土倉中輸送出去的渣土量與切削下來的流人泥土倉中的渣土量相平衡時，開挖工作就能順利進行。 3.管片拼裝 盾構機掘進一環的距離后，拼裝機操作手操作拼裝機拼裝單層襯砌管片，使隧道—次成型。 盾構機的組成及各組成部分在施工中的作用 盾構機的最大直徑為6.28m，總長65m，其中盾體長8.5m，后配套設備長56.5m，總重量約406t，總配置功率1577kW，最大掘進扭矩5300kN?m，最大推進力為36400kN，最陜掘進速度可達8cm／min。盾構機主要由9大部分組成，他們分別是盾體、刀盤驅動、雙室氣閘、管片拼裝機、排土機構、后配套裝置、電氣系統和輔助設備。 ...
盾構機總圖_下載(dwg格式) 機械圖紙
