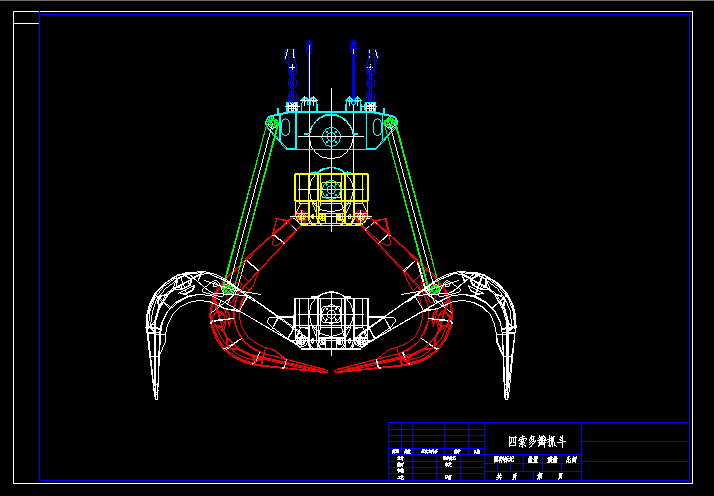

四索多瓣抓斗
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 四索多瓣抓斗是一種配在雙聯雙卷筒起重機下能在各種惡劣環境下裝卸礦石、礦粉、生鐵塊、塊煤、等塊狀散貨裝卸的有效工具(圖3)。 四索多瓣抓斗組成：由平衡架、上承梁、撐桿、下承梁、上下滑輪組、斗瓣等組成。 四索多瓣抓斗工作原理：起重機兩個雙聯卷筒分別下來四根鋼絲繩，兩根鋼絲繩與抓斗的上承梁的平衡架連接（稱作為支持繩），另兩根與繞在抓斗滑輪組上的兩鋼絲繩連接（稱作為開閉繩）。支持繩不變，下降開閉繩，抓斗打開卸料；抓斗放置在物料上升閉合繩，抓斗閉合抓料。抓斗的閉合力通過抓斗上下的滑輪組來實現。滑輪組倍率一般為3~5，滑輪組倍率大，挖掘力就大。 抓斗特點：結構簡單，操作方便，效率高，故障少。 與起重機連接方式：抓斗的二根鋼絲繩分別與起重機上的鋼絲繩連接就能使用。 多瓣抓斗的性能就是在額定起重量的情況下，在同樣的滑輪組倍率的情況下，在不影響挖掘了情況下，在不影響使用壽命情況下，自重減輕、抓貨量增加，使生產效率提高。70年代抓礦石的多瓣抓斗的抓取比在1:1.2，經過幾十年的國內技術人員不斷研究，使多瓣抓斗技術性能有了很大的提高。成功案例：上海格魯博機械有限公司的為日照嵐橋提供的40t四索多瓣礦石抓斗，抓取比達到1:1.6，抓斗自重15.5t，抓貨量達到24.5~25t，提高了生產效率。
...
四索多瓣抓斗_下載(dwg格式) 機械圖紙
