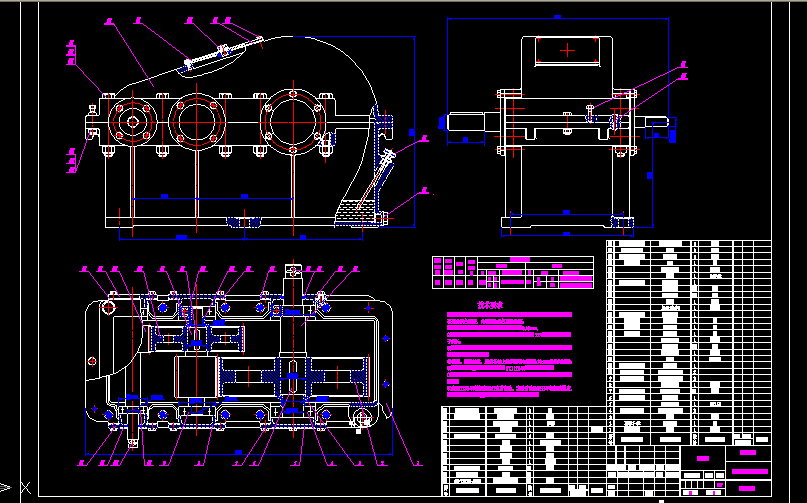

二級圓柱齒輪減速器 功率5.5KW 傳動比9.7
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
-
⑴裝配之前，所有零件均用煤油清洗，滾動軸承用汽油清洗，未加工 表面涂灰色油漆，內表面涂紅色耐油油漆；
⑵嚙合間隙用鉛絲檢查，側隙值應不小于0.10mm；
⑶用涂色法檢查齒面接觸斑點，按齒高不得小于55%，按齒長不得小于50%；
⑷安裝軸承時嚴禁用榔頭直接敲擊軸承內、外圈，軸承裝配后應緊貼在軸肩或套筒端面上；
⑸調整、固定軸承，應使各軸上軸承留有0.05到0.10 mm的軸向游隙；
⑹減速器注入90號工業齒輪油（SY1172-80）至規定高度；
⑺裝配時應在蓋、座接合處用密封膠或水玻璃粘合，不允許使用任何填料；
⑻按JB1130-70的規定進行負荷實驗，實驗時油池溫升不得超過35度，軸承溫升不得超過40度，密封處不得有漏油現象。
...
二級圓柱齒輪減速器 功率5.5KW 傳動比9.7_下載(dwg格式) 機械圖紙
